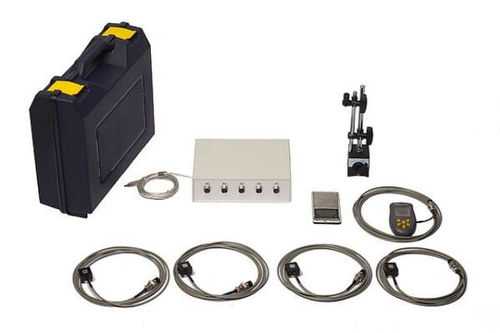

Tragbare Auswuchtmaschine Balanset-4

dynamischfür Rotorfür Wellen

Balanset-4 ist ein Vier-Kanal-Gerät zum Auswuchten von Gelenkwellen oder Rotoren, die in 4 Halterungen eingebaut sind, und wird häufig zum Bau von Maschinen zum Auswuchten von Gelenkwellen verwendet. Der Hauptunterschied zwischen den Geräten liegt in den Auswuchtmöglichkeiten und den Kanälen. Das Balanset-1A ist mit 2 Kanälen ausgestattet und für das dynamische Auswuchten in zwei Ebenen konzipiert. Es eignet sich daher für eine Vielzahl von Anwendungen wie Brecher, Ventilatoren, Mulchgeräte, Schnecken in Mähdreschern, Wellen, Zentrifugen, Turbinen und viele andere. Balanset-4 hingegen verfügt über 4 Kanäle und wurde für das dynamische Auswuchten in vier Ebenen entwickelt. Es wird typischerweise zum Auswuchten von Kardanwellen oder als Messsystem für Auswuchtmaschinen mit vier Stützen verwendet. Merkmale Vibrometer-Modus: - Tachometer: Präzise Messung der Drehzahl. - Phase: Bestimmt den Phasenwinkel des Vibrationssignals. - 1x Schwingung: Analysiert die Grundfrequenz. - FFT-Spektrum: Detaillierte Analyse des Frequenzspektrums. - Gesamtschwingung: Überwacht den Gesamtschwingungspegel. - Messprotokoll: Speichert Daten zur Analyse. Auswuchtmodus: - Auswuchten in einer bis vier Ebenen: Von einer bis zu vier Ebenen für dynamisches Auswuchten. - Polardiagramm: Visualisiert die Unwucht für eine genaue Gewichtsplatzierung. - Toleranz-Rechner (ISO 1940): Berechnet die zulässige Auswuchttoleranz. Diagramme: - Gesamtdiagramme: Visuelle Darstellung der Gesamtschwingung. - 1x-Diagramme: Zeigt Schwingungsmuster der Grundfrequenz an. - Harmonische Diagramme: Zeigt die Auswirkungen der harmonischen Frequenzen. - Spektraldiagramme: Grafische Analyse des Frequenzspektrums.
