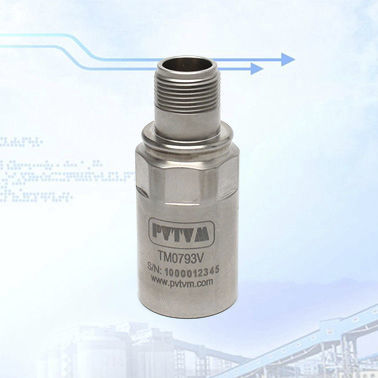

Der TM0793V-K Geschwindigkeitsaufnehmersatz besteht aus einem Geschwindigkeitsaufnehmer und einem 5 Meter langen Kabel. Dieser Geschwindigkeitsaufnehmer-Bausatz lässt sich direkt mit den Signalaufbereitern von PVTVM verbinden: DTM, TR-Transmitter, DM-Doppelmonitore und PT580-Schwingungsschalter zur Messung von Gehäuseschwingungen in Geschwindigkeit oder Weg.
Elektrisch
Empfindlichkeit: 4,0mV/mm/sec (100mV/in/sec),
@ 25oC, ±10%
Geschwindigkeitsbereich: 5.0V pk
Amplituden-Nichtlinearität: 1%
Frequenzgang: 2 - 7.000Hz (±3dB)
Isolierung: Vollständig isoliert
Transversale Empfindlichkeit: < 5% oder axial
Leistungsbedarf:
3 - 10mA Konstantstrom
18 - 30VDC
Resonanzfrequenz: 15 kHz
Vorspannung: 10 - 14VDC
Maximale Übertragungsdistanz:
300 Meter (1.000 Fuß)
Physikalische und Umweltbedingungen
Temperaturbereich: -50oC bis +120oC
Schutz gegen Umwelteinflüsse: IP67
Gewicht: 250 Gramm
Gehäuse-Material: Rostfreier Stahl
Befestigung: 1/4-28UNF-Gewindebohrung
Zulassungen für explosionsgefährdete Bereiche:
ATEX: II 1 G Ex ia IIC T4;
CSA: I.S. Klasse l, Div. 1, Gruppen A, B, C & D
Exia IIC T4
Klasse I, Div. 2, Gruppen A, B, C, D
Nicht brennbar
PCEC: Ex ia IIC T4X
TR CU: 0Ex ia IIC T4 X
№ ТС RU C-US.ГБ05.В.00477
NANIO CCVE
---
