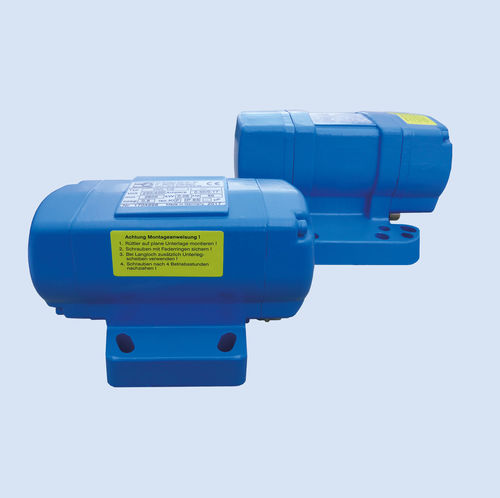

Vibrationsmotor mit elektrischem Antrieb HVL series

kreisförmigfür Zementfür Förderanlagen

Einsatzgebiete Drehstrom-Vibrationsmotoren vom Typ HVL werden eingesetzt zum • Fördern • Sieben • Vibrieren • Verdichten • Auflockern und überall dort, wo ein kontinuierlicher Produktstrom sowie die Erregung kleiner Massen gefordert sind. Bei größeren Nutzlasten (ab ca. 50 kg) finden die Vibrationsmotoren der Bau- reihe DV Anwendung (Prospekt P 150). Aufbau: Die Drehstrom-Vibrationsmotoren HVL besitzen ein Gehäuse aus hochwertigem Al-Kokillenguß. Die beiderseits auf den Wellenenden angebrachten Unwuchtge- wichte erzeugen beim Rotieren eine Kreisschwingung, die den angekoppelten Bauteilen, wie beispielsweise Förderrinnen oder Siebmaschinen, eine Schwin- gungsbewegung aufprägt. Durch das Verstellen der Unwuchtsegmente läßt sich das Arbeitsmoment in den angegebenen Bereichen verstellen, um Förderleistung und Schwingungsinten- sität dem jeweiligen Anwendungsfall individuell anpassen zu können. Die reichlich dimensionierten Speziallager sind auf deren Lebensdauer geschmiert (HVL 1/2, 3/2, 10/4, HVE 2/2-4, 9/2). Beim Typ HVL 8/2 besteht Nach- schmiermöglichkeit. Die nicht explosionsgeschützten Motoren sind serienmäßig blau (RAL 5012) lackiert, die explosionsgeschützten rot (RAL 2002).
