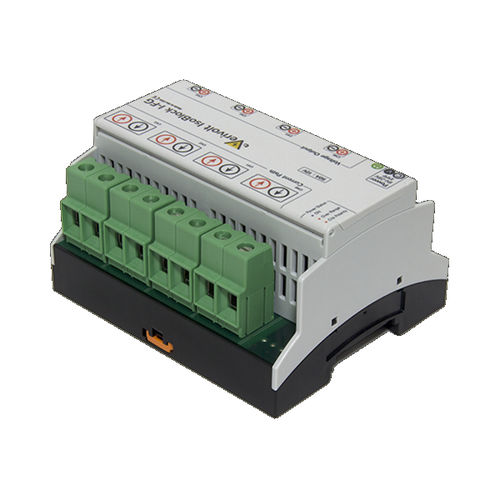

Fluxgate-Stromsensor IsoBlock I-FG-4c

für DIN-Schiene

„ Eigenschaften DC zur Bandbreite 300kHz Einfache Einrichtung Tropfen der Spannungsabfrage, um Isolierung zu irgendeinem DAQ zu kanalisieren Hutschiene, die für schnelle Einrichtung fixturing ist Details Das IsoBlock Gegenwärtig-FG-Sc ist ein Modul des Kanals 4 (vier) (Sc), das für hochwertige lokalisierte Strommessungen bis 50 Ampere bestimmt ist. Es liefert Primär--zu-Sekundärisolierung 1200V, die Benutzern erlaubt, ein verschiedenes von Strom an den verschiedenen Potenzialen zu überwachen. Die Gebrauch IsoBlock gegenwärtige-FG Flussschleusenmethodologie, zum des Stroms zu messen, der den Inputleiter durchfließt. Im Wesentlichen arbeitet diese Technik, indem sie einen Toroid mit einer hohen Anzahl Drehungen (zweitens) um den Eingangsstromweg (hauptsächlich) setzt, während ein geschlossener Schaltkreis den Strom durch das Sekundär steuert, um das Magnetfeld innerhalb des Toroides heraus ungültig zu machen. Der Eingangsstrom wird dann erreicht, indem man den Strom vom Steuerschaltkreis mit der Anzahl von Drehungen vom Sekundär multipliziert. Dieses wird von einem AntiAliasingfilter und von einem Konditionierungsstadium gefolgt, um ein ±5V-Signal auszugeben. Der kompakte Formfaktor des gegenwärtigen-FG Moduls IsoBlock erlaubt Benutzern, hohe Kanaldichte-Überwachungsanlagen zu gründen und macht es ideal für eingesetztes und tragbares systems. \ /html“
