Isolationsbuchse PTSFlanschsteckbarEpoxidharz
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Isolation
- Verbindungstyp
- Flansch, steckbar
- Material
- Epoxidharz
- Produktanwendungen
- für Kabel, für SF6
Beschreibung

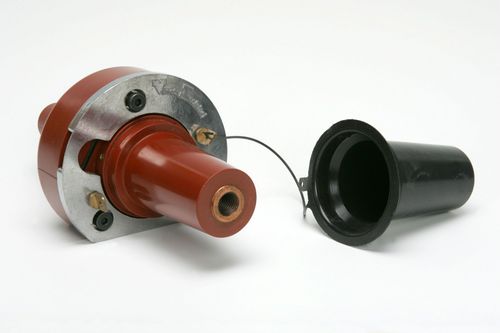

Rote Epoxidharzdurchführung für Kabelanschluss EN 50181 für SF6 gasisolierte Geräte.
Sie wird durch die in OT58 eingebauten Messingverschraubungen am Tank befestigt.
Dieser Isolator verfügt über einen seitlichen kapazitiven Ausgang zur Signalisierung des Vorhandenseins von Spannung und wird mit einer EPDM-O-Ring-Dichtung und einer Sicherheitskappe aus Kunststoff für den Anschluss nach EN 50181 geliefert.
Er wird mit einem Befestigungssatz geliefert, der Folgendes umfasst: Aluminiumflansch (mit Ösen für die Versionen 250A und 400A), Schrauben, Unterlegscheiben und isolierende Abstandshalter für den kapazitiven Ausgang.
Die PTS-Durchführungen haben den gleichen Rahmen wie ihre Buchsenversionen PPC e PPT.
EINSATZBEREICHE
Innenbereich, mit steckbarem Kabelanschluss, SF6-isolierte Geräte.
TECHNISCHE DATEN
Höchste Spannung für Geräte (Um): 24kV - 36kV
Nennstrom (Ir): 250A - 400A - 630A
Kapazitiver Ausgang zur Erkennung des Vorhandenseins von Spannung
ANPASSUNGEN
Kundenspezifische Anpassungen sind möglich.
BEZUGSNORMEN
EN 50181, IEC 60137
---
