Isolationsbuchse PGS

FlanschSilikongummifür SF6

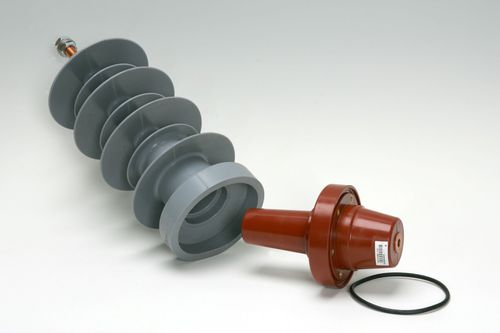

Buchse für Außenanwendungen mit SF6-Isoliersystemen. Sie besteht aus zwei Teilen: A, die rote Epoxy-Durchführung bildet den Kern des Isolators mit solider mechanischer Festigkeit und ist für die Verwendung von SF6 geeignet. B, Silikongummiüberzug, der eine hervorragende Isolierleistung in stark verschmutzten Umgebungen gewährleistet. Die Harzdurchführung "A" kann dank ihres Anschlusstyps C nach EN 50181 allein verwendet werden. Sie muss mit der Silikonhülle "B" oder mit einem Kabelanschluss verbunden werden, bevor die elektrische Anlage in Betrieb genommen wird. Die Harzdurchführung wird mit einer EPDM-O-Ring-Dichtung und einer Kunststoff-Sicherheitskappe für den Anschlusskonus C geliefert, während der Teil B mit einem kleinen Beutel Silikonfett und einem Satz Muttern/Unterlegscheiben aus vernickeltem Kupfer für den Anschluss des Außenkabels geliefert wird. Es muss mit sechs OT58-Messingfittings am Tank befestigt werden. ANWENDUNGEN Innen- und Außenbereich, SF6-isolierte Geräte. TECHNISCHE DATEN Höchste Spannung für Geräte (Um): 24kV - 36kV Nennstrom (Ir): 400A - 630A
