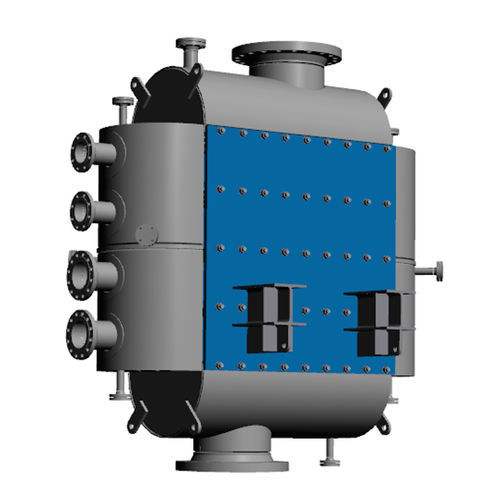

Rohrförmiger Wärmetauscher Hybrid

flüssig/flüssigflüssig/GasGas/Gas

Ein besonderer Plattenwärmetauscher ist der Hybrid­ Tubular Wärme­tauscher, der fast alle industriellen Anwendungen abdeckt. Er eignet sich für die Chemie, Petrochemie, Zucker-, Lebensmittel- und Pharmaindustrie u.v.m. Dieser Wärmetauscher vereint die konventionellen Rohrbündel-, Platten- und Spiralwärmetauscher und lässt sich an nahezu alle thermischen Bedingungen anpassen. Ferner wird er auch als Plattenverdampfer oder Kondensator gebaut, wobei die kompakte Bauweise (250 m²/m³) für ein geringes Gewicht sorgt. Die vollverschweißte Kon­struk­tion hat keine Lötstellen oder großflächigen Dichtungen, so dass Beanspruchungen für den Wärmetauscher lediglich aus den Gegebenheiten der Prozessabläufe resultieren. Hybrid Tubular Plattenwärmetauscher besitzen eine hohe Wärmeübertragungsleistung bei kompakten Ab­mess­ungen und geringen Druckverlusten. Einsatz finden die Hybridapparate vor allem in Verdampfungs- und Kon­dens­ations­prozessen. Im Hybrid­ Tubular Wärme­aus­tauscher lenken rohrförmige Strömungsquerschnitte ohne Ström­ungs­schatten mit regelmäßigen Querprägungen die Strömung. Sie sorgen für eine erhebliche Steigerung des Wärmeübergangs, ohne den Druckabfall wesentlich zu erhöhen. Gleichzeitig bewirken die Querprägungen eine Abstützung zwischen benachbarten Rohrquerschnitten und erreichen damit eine erhebliche Versteifung des Formblechpaketes (Drücke bis 60 bar).
