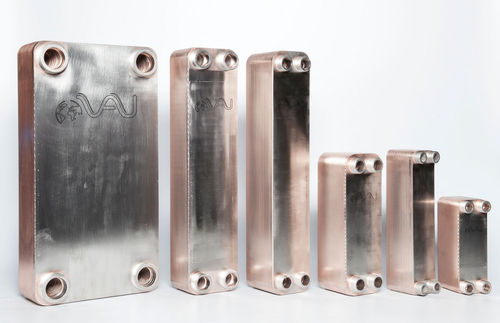

Gelöteter Plattenwärmetauscher VM series

flüssig/flüssigKupferkompakt

Gelötete Plattenwärmetauscher bestehen aus einer Vielzahl von ineinandergelegten geprägten Edelstahlplatten (1.4404), deren Anzahl von der zu erbringenden Wärmeleistung bestimmt wird. Die Wärmeübertragerplatten werden zu einem Plattenpaket zusammengefügt und mit Kupferfolie verlötet. Abhängig von der Baugröße ergeben sich folgende Anschlussgrößen: G ¾, G 1, G 1 ¼, G 2, G 2 ½, DN 50, DN 65. Herstellung des gelöteten Plattenwärmetauschers Vom Edelstahlcoil bis zur fertigen Wärmetauscherplatte - Herzstück unserer Produktion für gelötete Plattenwärmetauscher bilden zwei vollautomatisierte Fertigungslinien. Unsere hydraulischen Pressen haben eine Presskraft von 650 t und 2.000 t und wurden individuell auf die Produktion unserer gelöteten Plattenwärmetauscher angepasst. In unserem hochmodernen Vakuumlötofen werden die geprägten Platten im Vakuumverfahren mit 99,9-prozentigem Kupfer verlötet. Durch das Vakuumlöten der Kontaktpunkte entsteht ein geschlossener, kompakter und druckfester Wärmetauscher, in dem nahezu die gesamte Plattenfläche der Wärmeübertragung dient.
