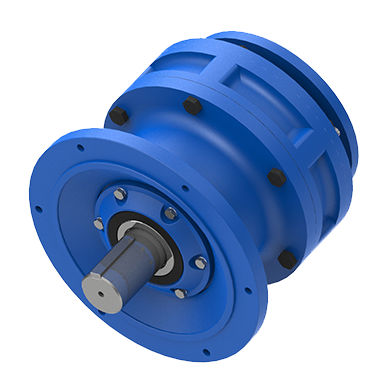

Zykloidgetriebe VX series

schrägverzahntkoaxial> 10 kNm

Die einzigartige Konstruktion des VARITRON® Cycloid Drive Zykloidgetriebes bietet Vorteile, die denen von Untersetzungsgetrieben mit herkömmlichen Evolventenverzahnungen überlegen sind. Der Schlüssel zur unvergleichlichen Leistung und Zuverlässigkeit des VARITRON® Cycloid Drive liegt darin, dass 67 % der Untersetzungskomponenten ständig in Kontakt sind, im Vergleich zu Stirnrad- und Planetengetriebekonstruktionen, die nur einen begrenzten Zahnkontakt haben. Im Gegensatz zu Getriebekonstruktionen arbeiten die Untersetzungskomponenten des Varitron® auf Druck und nicht auf Scherung, was dazu führt, dass sie Stoßbelastungen von mehr als 500 % standhalten und eine außergewöhnliche Leistung, Zuverlässigkeit und lange Lebensdauer in den meisten schwierigen Anwendungen bieten. Merkmale - Hoher Wirkungsgrad Rollender Kontakt - Alle wichtigen Drehmomentübertragungskomponenten rollen, sie gleiten nicht. Die rollende Bewegung trägt zu minimaler Reibung und hohem Wirkungsgrad bei. Der einstufige Wirkungsgrad liegt bei 93 %, der zweistufige Wirkungsgrad bei 86 %. - Strapazierfähig und lange Lebensdauer Das Zahnprofil des VARITRON® Cycloid Drive ermöglicht die Verteilung der Last auf mehrere Zähne und ist daher nicht anfällig für Zahnbrüche. Mindestens 66% der Zahnkranzrollen und Zykloidscheiben teilen sich die Stoßbelastung bei Kompression. Darüber hinaus sind die Hauptkomponenten der Drehmomentübertragung im VARITRON® Cycloid Drive aus 52100 (JIS SUJ2) hochkohlenstoffhaltigem Chromlagerstahl gefertigt, der auf eine Rockwell-Härte von HRC 61~63 gehärtet und präzise geschliffen wurde. Das Endergebnis ist, dass Varitron Cycloid Drive in der Lage ist, intermittierenden Stoßbelastungen von bis zu 500% des im Katalog angegebenen Drehmoments standzuhalten.
