Absperrklappe pneumatischelektrischSteuerung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Absperrklappe
- Betätigung
- pneumatisch, elektrisch
- Funktion
- Steuerung
- Korpus
- Flansch, Sitz, doppelt, Edelstahl, Kohlenstoffstahl, EPDM, Eisen, NBR
- Anwendung
- Spann, für Untersetzungsgetriebe, Welle
- Weitere Eigenschaften
- ISO, Standard
- DN
Max: 1.200 mm
(47,244 in)Min: 200 mm
(7,874 in)- Druck
6 bar, 10 bar, 16 bar
(87 psi, 145 psi, 232,1 psi)
Beschreibung

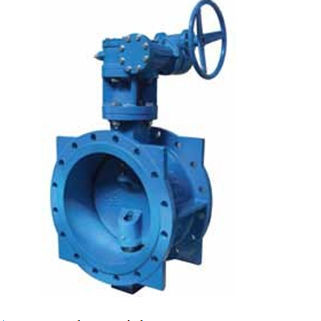

Doppelexzentrische Absperrklappe
Material des Gehäuses: Sphäroguss, Kohlenstoffstahl, Edelstahl, etc.
Scheibenwerkstoffe: Sphäroguss, Kohlenstoffstahl, Edelstahl usw.
Dichtungsmaterial: EPDM, NBR (Buna-N), FKM (Viton)
Doppelt exzentrische Scheibenkonstruktion sorgt für minimalen Verschleiß und bietet hervorragende Drosselungseigenschaften.
Auswechselbare Dichtungsmaterialien gewährleisten ein optimales Sitzdrehmoment
Perfekt bearbeiteter Sitzring sorgt für dauerhaft dichte Absperrung
Gekippte Scheibe löst die Kompression, was die Haltbarkeit verlängert
Welle aus rostfreiem Stahl mit selbstschmierenden Lagern
Funktionsweise: Getriebe, Schneckengetriebe, elektrisch, pneumatisch betätigt
Normen:
Konstruktion und Herstellung: EN593, API 609
Abmessungen von Angesicht zu Angesicht: ASME B16.10, EN 558, AWWA C504
Flanschanschlüsse Abmessungen: ASME B16.5 ASME B16.47 oder DIN 2501 PN6 , 10 , 16
Inspektion und Prüfung: API 598 , ISO 5208, EN 12266
Obere Montageplatte Standard: ISO 5211
---
