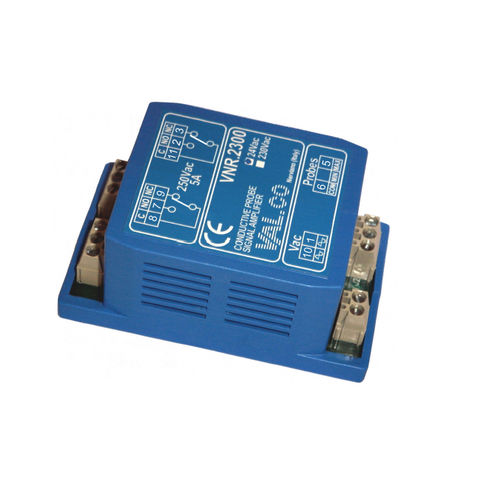

Signalverstärker ELECTRA – VNR 23

Schaltfür SensorDIN-Schiene

Das Steuergerät VNR2300 wurde als kostengünstige Schnittstelle für konduktive Füllstandssonden entwickelt. Diese elektronischen Geräte werden zur Kontrolle von Flüssigkeiten mit einer elektrischen Leitfähigkeit von mindestens 10 S eingesetzt. Das System basiert auf der Messung der Leitfähigkeit der zu überwachenden Flüssigkeit und arbeitet mit niedrigem Potential und mit Wechselströmen, um die Verkrustung der Elektroden und / oder die Perforation des Tanks zu vermeiden, die normalerweise durch die Verwendung von Gleichströmen verursacht werden, die eine galvanische Wirkung auf Materialien verursachen Der Kontakt der Elektrode mit der zu überwachenden Flüssigkeit bestimmt die Betätigung eines Relais in der Steuereinheit und es ist möglich, ein beliebiges Alarmsystem und/oder ein Stellglied zu steuern. Durch die Verwendung mehrerer Sonden und mehrerer Steuereinheiten, die entsprechend angeschlossen sind, kann ein System zur Dosierung und Sicherheit realisiert werden - Einstellbare Empfindlichkeit von 10S. - Doppelter Relaisausgang. - Montage auf DIN-Schiene. STEUERUNG UND EINSTELLUNG Steuerung Trennen Sie die Elektrodenleitungen von der Klemmleiste (Klemmen 5 und 6). Schließen Sie die Klemmen 5 und 6 des Klemmenbretts kurz; unter diesen Bedingungen müssen die Relais einschalten. Einstellung der Empfindlichkeit. Das Gerät wird mit einer Werkseinstellung von 60 µS geliefert. Tauchen Sie die Elektroden in die zu kontrollierende Flüssigkeit ein und drehen Sie den seitlichen Trimmer, um das Schalten der Relais zu erreichen.
