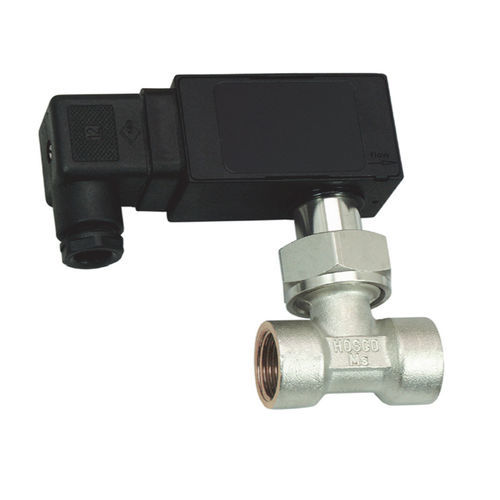

Paddeldurchflusswächter UR3K-G

Magnetmit Reedschalterfür Flüssigkeiten

● Anschluss mit Gewinde ● Geringer Druckverlust ● Kompakte Bauweise ● Anschluss mit Gewinde ● Stecker DIN 43650-A / ISO 4400 Merkmale Die Geräte funktionieren nach dem Prinzip eines federunterstützten Paddels und der magnetischen Auslösung eines Reedschalters. Handhabung und Bedienung Hinweis ● Gerade Beruhigungsstrecke von 5 x DN in Ein- und Auslauf einbauen ● Beim Anziehen der Überwurfmutter muss der Stutzen mit einem Maulschlüssel (SW 19) gekontert werden. ● Bei verschmutzten Medien ist ein Filter einzubauen (bei ferritischen Bauteilen Magnetfilter verwenden). ● Es ist darauf zu achten, dass die angegebenen Werte für Spannung, Strom und Leistung nicht überschritten werden. ● Im eingeschalteten Zustand muss eine Last in Reihe geschaltet sein. ● Die elektrischen Angaben gelten für ohmsche Lasten. Kapazitive, induktive und Lampenlasten müssen mit einer Schutzbeschaltung betrieben werden.
