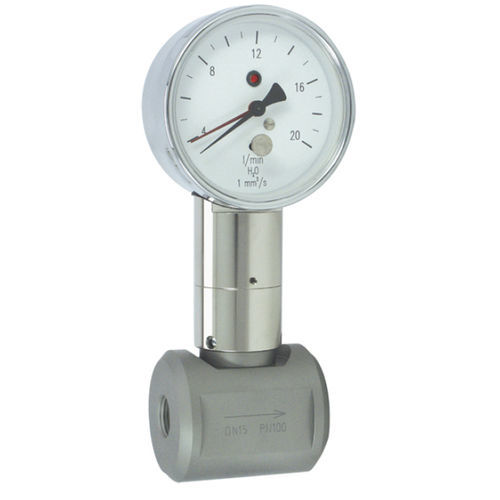

Taumelscheiben-Durchflussmesser TZ1 series

Volumenfür FlüssigkeitenInline

● Große analoge Anzeige ● Monitor und Anzeige ● Einfache Einstellung mittels Schleppzeiger ● Unempfindlich gegen Verschmutzung ● Kurze Einbaulänge Merkmale Der Volumenstrom hebt eine mit einem Magneten versehene Scheibeneinheit gegen eine Federkraft aus einem Ventilsitz heraus. Der Magnet betätigt über eine Magnetkupplung die Anzeigebewegung. Handhabung und Betrieb Hinweis ● Gerade Beruhigungsstrecke von 5 x DN in Ein- und Auslauf einbauen ● Bei verschmutzten Medien einen Filter vorsehen (Magnetfilter für ferritische Komponenten verwenden). ● Es ist darauf zu achten, dass die angegebenen Werte für Spannung, Strom und Leistung nicht überschritten werden. ● Im eingeschalteten Zustand muss eine Last in Reihe geschaltet werden. ● Die elektrischen Angaben gelten für ohmsche Lasten. Kapazitive und induktive Lasten müssen mit einer Schutzbeschaltung betrieben werden. Einstellung Die Einstellung des Mikroschalters (optional) erfolgt über die mitgelieferte Rändelschraube. Mit der Schraube kann der Schleppzeiger auf den gewünschten Schaltwert eingestellt werden. Der angezeigte Wert entspricht einem Schaltwert Optionen ● Goldkontakt-Mikroschalter Goldkontakt ● min: 5 V DC, 1 mA ● max: 125 V AC, 30 V DC, 1 A ● Spezial-Harting-Stecker ● Messbereiche für Bestellangaben ● Durchflussrichtung, Medium und Dosierbereich angeben. ● Bei Ölen. Viskosität, Temperatur und Bezeichnung (z.B. ISO VG 68) angeben (Dosierbereich erfragen). ● Bei Gasen Druck (relativ oder absolut), Temperatur und Medium (z. B. Luft) angeben (Dosierbereich erfragen)
