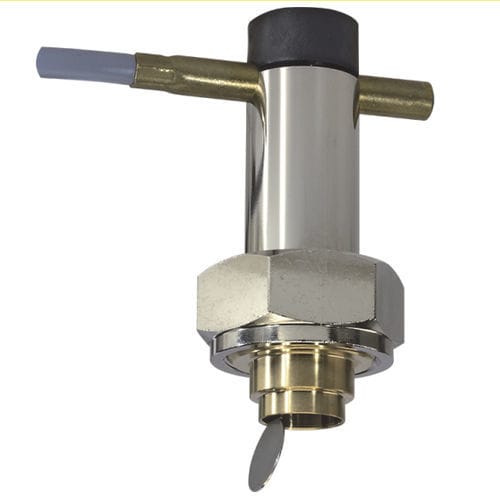

Paddeldurchflusswächter UR.-0 series

Magnetmit Reedschalterfür Wasser

Die Geräte funktionieren nach dem Prinzip eines federunterstützten Paddels und der magnetischen Auslösung eines Reed-Schalters. Bereiche Die Angaben in der Tabelle entsprechen einem horizontalen Durchfluss nach innen mit abnehmender Durchflussmenge. UR2 (Kunststoff-Schaltgerät) ist werkseitig eingestellt; Schaltwert bitte angeben. Handhabung und Betrieb Hinweis ●Gerade Beruhigungsstrecke von 5 x DN in Ein- und Auslauf einbauen ●Bei verschmutzten Medien ist ein Filter einzubauen (bei ferritischen Bauteilen Magnetfilter verwenden). ●Es muss sichergestellt werden, dass die angegebenen Werte für Spannung, Strom und Leistung nicht überschritten werden. ●Im eingeschalteten Zustand muss eine Last in Reihe geschaltet sein. ●Die elektrischen Angaben gelten für ohmsche Lasten. Kapazitive, induktive und Lampenlasten müssen mit einer Schutzbeschaltung betrieben werden. Justierung UR1 - Schrauben lösen, das Schaltstromrohr in die gewünschte Position schieben. Schrauben wieder festziehen. Öffner (n.c.) oder Schließer (n.o.) gemäß Tabelle "Technische Daten" Optionen ●Schaltbereiche für Öl oder Gas ●Sondermenge ●Klebeverschraubung aus PVC Bestellangaben ●Durchflussrichtung, Medium und Schaltbereich angeben, UR1 oder Schaltwert UR2. ●Für UR2 normal geschlossen (n.c.) oder normal offen (n.o.) angeben. ●Bei Ölen Viskosität, Temperatur und Bezeichnung (z.B. ISO VG 68) angeben (Bereich erfragen). ●Für Gase Druck (relativ oder absolut), Temperatur und Medium (z.B. Luft) angeben (Bereich erfragen).
