Kamera-Inspektionssystem GAPCHEK

automatischvisuellfür Spaltbreite

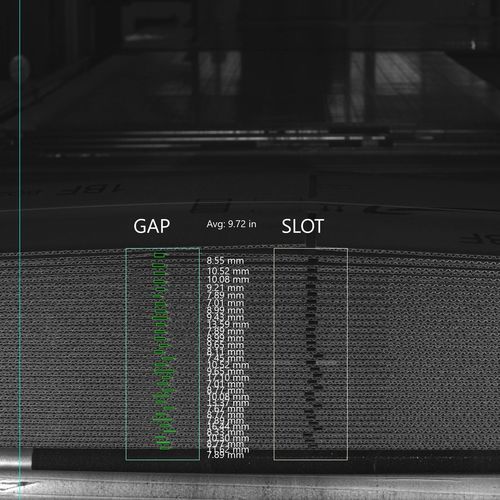

GapChek nimmt Bilder von der Vorder- und Rückseite jedes Wellpappkartonbündels auf, um die vom Hersteller angegebenen Falzlücken zu messen. Zwei Kameras sind über dem Förderband nach dem Gegenauswerfer des Flexo-Folder-Gluer montiert. Beide Kameras sind in der Höhe fixiert und über dem höchsten Bündel montiert. Beim Einrichten des Auftrags werden beide Kameras per Servoantrieb nach rechts oder links positioniert, um die ungefähre Position der Lücke im Bündel zu erfassen. Eine Kamera nimmt die stromabwärts gelegene Rückseite des Bündels auf, um die Lücken an der Hinterkante zu messen, während die andere Kamera die stromaufwärts gelegene Vorderseite des Bündels aufnimmt, um die Lücken an der Vorderkante zu messen. In der Nähe jeder Kamera werden die Bündel während der Aufnahme durch ein Lampenpaar beleuchtet. Die Lückenmessungen für jeden Karton werden auf dem Monitor in der Nähe einer optionalen Bündelauswurfeinheit angezeigt, und Kartons, deren Lücken außerhalb der Toleranz liegen, werden auf dem Bildschirm zum Entfernen hervorgehoben. Das optionale Bündelauswurfsystem entfernt Bündel mit fehlerhaften Lücken aus der Produktionslinie. Ein Bediener kann dann die fehlerhaften Pakete aus dem ausgeworfenen Bündel aussortieren.
