Aufrollsystem VACOCOIL

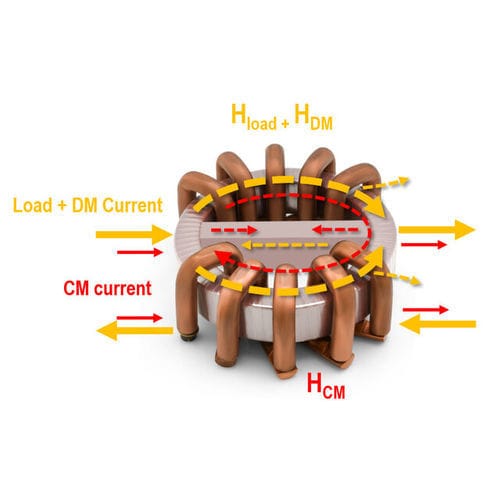

HANAU – Durch das schnelle Schalten der Halbleiterbauelemente in der Leistungselektronik entstehen ungewollte Störströme. Diese Störströme bestehen aus zwei Hauptkomponenten: Gleichtaktströme (CM: common mode) fließen in einer Richtung durch die Anwendung, während Gegentaktströme (DM: differential mode) in Richtung des Laststroms fließen. Während in einigen Fällen die Streuinduktivität der CMC bereits ausreichend sein kann, muss typischerweise eine separate DM-Drossel eingesetzt werden. Dies erhöht die Anzahl der Filterkomponenten und damit das EMV-Filtervolumen. Wenn eine höhere DM-Entstörung erforderlich ist, aber der Platz begrenzt ist, kann nun die patentierte COMBICHOKE-Technologie der VAC helfen. Dabei wird ein Kern mit geringer Permeabilität platzsparend in die CMC integriert und die DM-Dämpfung dadurch erhöht. COMBICHOKES werden als kundenspezifische EMV-Lösung ausgelegt. Dieser COMBICHOKE-Ansatz kann sogar mit der VACOCOIL-Wicklungsoptimierung kombiniert werden, um eine überragende Leistung zu erzielen. Bei dem patentierten VACOCOIL-Design handelt es sich um massive Kupferbügel anstatt der üblichen Parallelwicklungen einzelner Kupferdrähte. Dieser VACOCOIL-Wicklungsaufbau bietet eine deutlich verbesserte Dämpfung bei hohen Frequenzen (f > 1 MHz) auf Grund niedrigerer parasitärer Wicklungskapazitäten. Hauptanwendungen für COMBICHOKES sind DC-Schnellladestationen, PV Wechselrichter, Windgeneratoren, Frequenzumrichter und Elektroautos.
