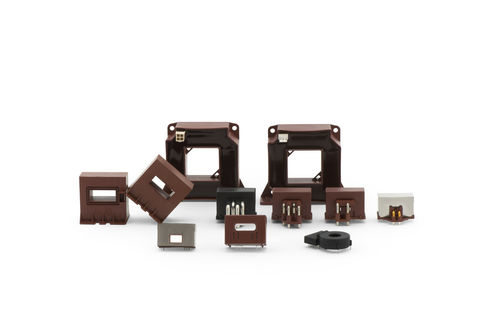

PCB-Stromwandler

Das von VAC entwickelte Prinzip des Kompensationssensors mit magnetischer Sonde (auch bekannt als Fluxgate – Sonde) als Nullfelddetektor hebt sich durch höchste Genauigkeit der Stromerfassung heraus. Die Elektronik des VAC Stromsensors ist fast vollständig in einen applikationsspezifischen IC integriert. Alle VAC Sensoren bieten die Erfassung hoher Dauer- und Spitzenströme in kompakten Bauformen. Unsere Stromsensoren werden in vielen verschiedenen Kundenanwendungen eingesetzt. Die häufigsten sind: - Motorumrichter - Photovoltaik Inverter - Windkraft Konverter - Schweißinverter - Schaltnetzteile - Unterbrechungsfreie Stromversorgungen VAC Stromsensoren bieten eine Reihe von Vorteilen gegenüber den häufig verwendeten Kompensationssensoren mit Hall – Element als Nullfelddetektor. Ihre besonderen Eigenschaften sind: - Nennströme von 6 A bis 1000 A mit Spitzenströmen bis +2500 A in kompakten Abmessungen - Typen für 5 5 Volt Versorgung mit Spannungsausgang. Optional interne oder externe Referenzspannung - Typen für +/- 12, 15 oder 24 Volt Versorgung mit Stromausgang - exzellente Messgenauigkeit, minimaler DC – Offset mit sehr kleiner Hysterese - vernachlässigbares Rauschen - sehr niedrige Temperaturabhängigkeit und Langzeitdrift der Ausgangsgröße - niedrige Anstiegszeit, weiter Frequenzbereich - kostengünstiger Aufbau - kostengünstige Fertigungsstandorte mit hoher Kapazität - marktkompatible Abmessungen und Pinnings Modellnummer: Active magnetic current sensor / transducer with galvanic separation
