Absperrklappe VS

HebelSteuerungInline

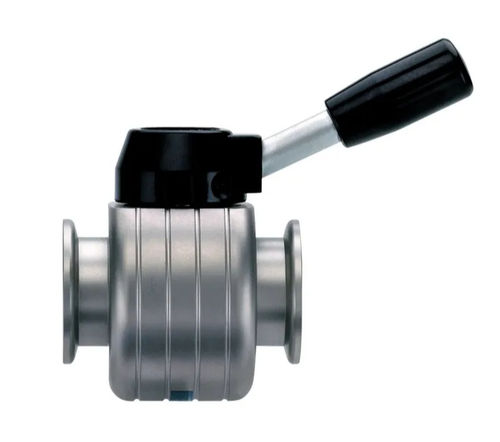

Schmetterlings-Durchgangsventil VS 16, Edelstahl, KF DN 16 Ventile der Reihe VS und VS C sind Durchgangsventile in Schmetterlingsbauart. Eine runde Ventilplatte mit außenliegendem Dichtring dreht sich um eine quer zum Ventilgehäuse verlaufende Achse. Dadurch geben die Ventile nahezu den ganzen Querschnitt frei und weisen sehr gute Leitwerte auf. Die Ventilgehäuse sind in einem Stück aus Vollmaterial gearbeitet und benötigen außer der Ventiltellerdichtung nur eine einzige elastische Wellendichtung, die nur auf Drehung beansprucht wird. Diese Ventile weisen sehr niedrige Leckraten und eine geringe Gasabgabe auf. Bei der C-Ausführung besteht die Ventiltellerdichtung aus chemisch beständigem Perfluorelastomer. kompakte, preisgünstige Bauweise guter Leitwert, geringe Leckrate in beiden Richtungen dicht gegen Atmosphäre heliumleckgeprüft griffgünstiger, rastender Schalthebel mit deutlicher Stellungsanzeige
