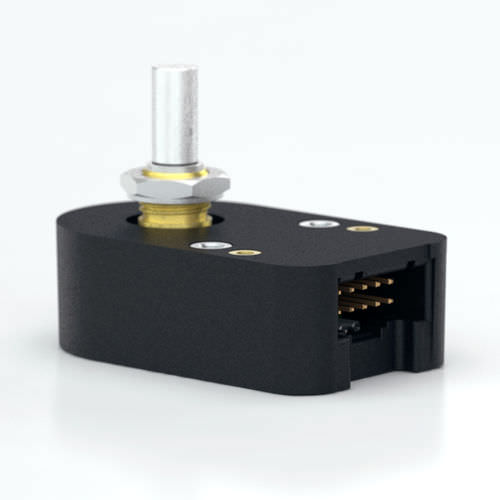

Inkrementaler Drehgeber S5

optischmit Vollwellekontaktlos

Geringe Größe Optionaler Differenzial-/Line-Driver-Ausgang Positiv verriegelnder Anschluss 2-Kanal-Quadratur, TTL-Rechteckausgänge indexoption für den 3. Kanal Breiter Betriebstemperaturbereich Beschreibung des Produkts Beschränkung von gefährlichen Stoffen Der optische Drehgeber der Serie S5 ist ein berührungsloser Dreh-Digital-Wandler. Der Encoder eignet sich für die Positionsrückmeldung oder als manuelle Schnittstelle und wandelt in Echtzeit Wellenwinkel, Geschwindigkeit und Richtung in TTL-kompatible Quadraturausgänge mit oder ohne Index um. Er arbeitet mit einem einzigen . Es sind drei Drehmomentversionen erhältlich. Die Standard-Drehmomentversion hat eine Hülsenbuchse, die für Drehmoment und Gefühl ausgelegt ist und sich ideal für Anwendungen mit menschlicher Schnittstelle auf der Frontplatte eignet. Die Option ohne zusätzliches Drehmoment verfügt über eine Hülsenbuchse, die kein zusätzliches Drehmoment für Anwendungen mit niedrigen Drehzahlen erzeugt, bei denen ein geringes Drehmoment akzeptabel ist. Die kugelgelagerte Version verwendet Miniatur-Präzisionskugellager, die sich für Hochgeschwindigkeitsanwendungen und Anwendungen mit extrem niedrigem Drehmoment eignen. Die sichere Verbindung zum Drehgeber der Serie S5 erfolgt über einen 5-poligen (single-ended Version) oder 10-poligen (differentielle Version) Verriegelungsstecker (separat erhältlich). Die Gegenstecker sind bei US Digital mit verschiedenen Kabeloptionen und -längen erhältlich. Der interne differentielle Leitungstreiber (26C31) kann 20 mA bei TTL-Pegeln für differentielle Versionen liefern und senken. Der empfohlene Empfänger ist der Industriestandard 26C32. Maximale Störfestigkeit wird erreicht, wenn der differentielle Empfänger mit einem 150 Ω-Widerstand in Reihe mit einem 0,0047 μF-Kondensator über jedem differentiellen Paar abgeschlossen wird.
