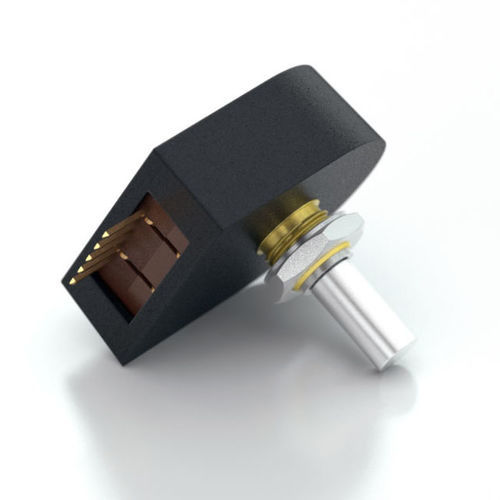

Inkrementaler Drehgeber S1

optischdigitalLine Driver

Kugelgelagerte Optionsschienen 2-Kanal-Quadratur, TTL-Rechteckausgänge indexoption für den 3. Kanal bei einigen Auflösungen verfügbar Breite Betriebstemperatur Produkt-Beschreibung Der optische Drehgeber der Serie S1 ist ein berührungsloser Dreh-Digital-Wandler. Der Encoder eignet sich für die Positionsrückmeldung oder die manuelle Schnittstelle und wandelt in Echtzeit Wellenwinkel, Geschwindigkeit und Richtung in TTL-kompatible Quadraturausgänge mit oder ohne Index um. Er wird mit einer einzigen +5VDC-Versorgung betrieben. Der S1 ist für den Antrieb von Kabeln mit einer Länge von bis zu 10 Fuß ausgelegt. Bei größeren Kabellängen wird die Verwendung eines PC4/PC5-Differenzialtreibers empfohlen. Es sind drei Wellen-Drehmoment-Versionen erhältlich. Die Version mit Standard-Drehmoment verfügt über eine Hülsenbuchse, die ein ideales Drehmoment und ein gutes Gefühl für Anwendungen an der Bedienoberfläche bietet. Die Option ohne zusätzliches Drehmoment verfügt über eine Hülsenbuchse, die kein zusätzliches Drehmoment für Anwendungen mit niedrigen Drehzahlen bietet, bei denen ein geringes Drehmoment akzeptabel ist. Die kugelgelagerte Version verwendet Miniatur-Präzisionskugellager, die sich für Hochgeschwindigkeitsanwendungen und Anwendungen mit extrem niedrigem Drehmoment eignen. Der Anschluss an den Drehgeber der Serie S1 erfolgt über einen 5-poligen Standardstecker. Die Gegenstecker sind bei US Digital mit verschiedenen Kabeloptionen und -längen erhältlich.
