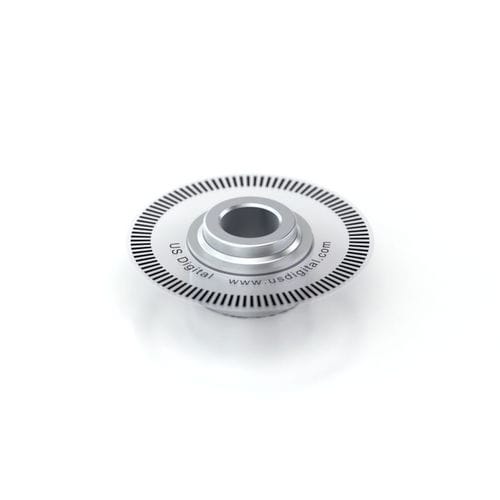

Optische Codescheibe HUBDISK-1

Mylar

1-Zoll-Scheibe mit Nabe Produkt Beschreibung US Digital bietet eine große Auswahl an Standard-HubDisk-Baugruppen (optische Encoder-Scheibe, die an einer Aluminiumnabe befestigt ist), um die Montage auf einer Welle zu erleichtern. Drehgeberscheiben können auch als Einzelteile bestellt werden. Die Drehgeberscheiben bestehen aus einer 0,007 Zoll dicken Mylar-Polyesterfolie, und das Material ist für einen Temperaturbereich von -40 °C bis 100 °C geeignet. Die Scheibe an der HubDisk-Baugruppe wird mit der Emulsionsseite nach oben angebracht, wenn der Scheibentext rechts gelesen wird. HUBDISK-1 besteht aus einer präzisionsgefertigten Aluminiumnabe, die an einer optischen Encoderscheibe (DISK-1) mit einem Durchmesser von 1 Zoll befestigt ist. Die Nabe wird mit einer Stellschraube an einer Welle befestigt. Die HubDisk-Baugruppe ist mit Bohrungsgrößen von 2 mm bis 10 mm erhältlich. Alle Bohrungen der HubDisk-Baugruppe werden innerhalb einer sehr engen Toleranz gehalten, die im technischen Bulletin von US Digital, Wellen- und Bohrungstoleranzen TB1001, definiert ist.
