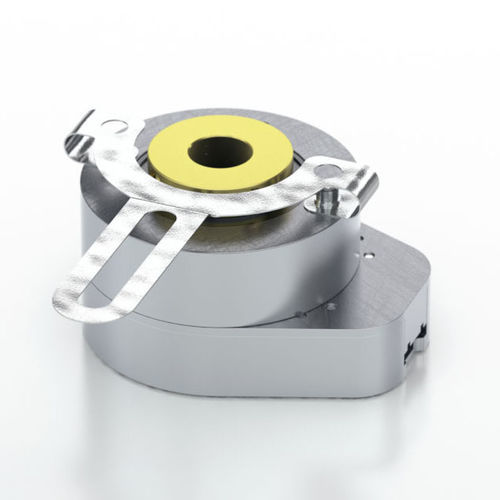

Inkrementaler Drehgeber HB6M

optischdigital5 V DC

Hohle Bohrung (Hohlwelle/Durchgangsbohrung) Robustes Gehäuse aus eloxiertem Aluminium Industrietaugliche Lager der Serie 6.805 Positiv verriegelnder, polarisierter Stecker 2-Kanal Quadratur mit optionalem Index Mehrere Abtriebsoptionen Produkt-Beschreibung Der HB6M ist ein hochauflösender optischer Drehgeber mit Hohlbohrung (Hohlwelle/Durchgangsbohrung) in einem bearbeiteten Aluminiumgehäuse und einer eloxierten Schutzbeschichtung. Der optische Inkrementalgeber HB6M ist so konzipiert, dass er einfach an eine vorhandene Welle montiert werden kann, um digitale Rückmeldeinformationen zu liefern. Typische Anwendungen sind Motorfeedback, Prozesssteuerung, Robotik, Textilmaschinen und Aufzugssteuerungen. Der lagergeführte Drehgeber HB6M verfügt über eine Hohlbohrung, die Wellendurchmesser von 0,236 bis 0,750 Zoll aufnehmen kann. Der Drehgeber wird über die Welle geschoben und mit zwei 6-32-Gewindestiften fixiert. Ein flexibler Anti-Rotationsbeschlag macht den Drehgeber toleranter gegenüber Wellenschlag als einen Standard-Kit-Drehgeber. Der HB6M kann einen Wellenschlag von bis zu 0,030 Zoll axial und 0,010 Zoll radial ausgleichen. Das flexible Halteband ermöglicht eine Ein-Punkt-Montage für Lochkreisdurchmesser von 2,5 Zoll bis 5,0 Zoll. Das HB6M-Gehäuse wird standardmäßig mit einem geschlossenen Deckel oder einer optionalen Öffnung im Gehäuse geliefert, damit eine Welle vollständig durch den Drehgeber geführt werden kann. Die sichere Verbindung zum Drehgeber der HB6M-Serie erfolgt über einen 5-poligen (Single-Ended-Versionen) oder 10-poligen (Differenzial-, Hochspannungs- oder Open-Collector-Versionen) Verriegelungsstecker. Die Gegenstecker sind bei US Digital mit verschiedenen Kabeloptionen und -längen erhältlich.
