Inkrementaler Drehgeber H6
optischdigitalLine Driver

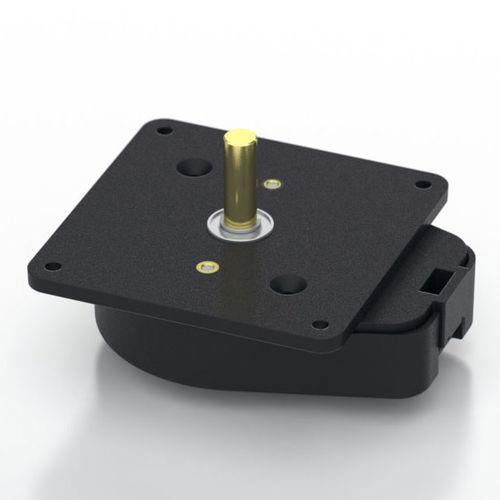

Inkrementaler Drehgeber - H6  - US Digital - optisch / digital / Line Driver
Inkrementaler Drehgeber - H6  - US Digital - optisch / digital / Line Driver
Inkrementaler Drehgeber - H6  - US Digital - optisch / digital / Line Driver - Bild - 2
Inkrementaler Drehgeber - H6  - US Digital - optisch / digital / Line Driver - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
inkremental
Technologie
optisch
Ausgangssignal
digital, Line Driver
Versorgungsspannung
5 V DC
Material
Kunststoff, Messing
Schutzniveau
Standard, gesichert
Weitere Eigenschaften
2 Kanäle
Auflösung von Inkrementalgebern (Impulse/Umdrehung)

Min: 256 unit

Max: 40.000 unit

Rotationsgeschwindigkeit

10.000 rpm
(62.832 rad.min-1)

Prozesstemperatur

Min: -40 °C
(-40 °F)

Max: 100 °C
(212 °F)

Beschreibung

Kugelgelagerte Optionsschienen 2-Kanal-Quadratur-, TTL-Rechteck-Ausgänge indexoption für den 3. Kanal bei einigen Auflösungen verfügbar Breite Betriebstemperatur Produkt-Beschreibung Der kugelgelagerte optische Drehgeber der Serie H6 hat ein geformtes, glasgefülltes Kunststoffgehäuse, das entweder einen 5-poligen oder 10-poligen einrastenden Stecker verwendet. Dieser berührungslose Dreh-Digital-Wandler ist für die Bereitstellung digitaler Rückmeldeinformationen konzipiert. Der H6 ist komplett montiert mit einer Messingwelle, zwei 1/4 Zoll ID und 1/2 Zoll OD Kugellagern und einer Montageplatte. OD Kugellager und einer Montageplatte. Die Montageplatte ist mit 4 Befestigungslöchern für Schrauben der Größe #2 - #4 versehen. Die sichere Verbindung zum Drehgeber der Serie H6 erfolgt über einen 5-poligen (Single-Ended-Versionen) oder 10-poligen (Differential-Versionen) verriegelbaren Stecker (separat erhältlich). Die Gegenstecker sind bei US Digital mit verschiedenen Kabeloptionen und -längen erhältlich. Der interne differentielle Leitungstreiber (26C31) kann 20 mA bei TTL-Pegeln für differentielle Versionen liefern und senken. Der empfohlene Empfänger ist der Industriestandard 26C32. Maximale Störfestigkeit wird erreicht, wenn der Differentialempfänger mit einem 150 Ω-Widerstand in Reihe mit einem .0047 μF-Kondensator abgeschlossen wird, der über jedes Differentialpaar gelegt wird. Der Kondensator spart Strom; andernfalls würde der Stromverbrauch um ca. 20 mA pro Paar oder 60 mA für 3 Paare ansteigen.

---
