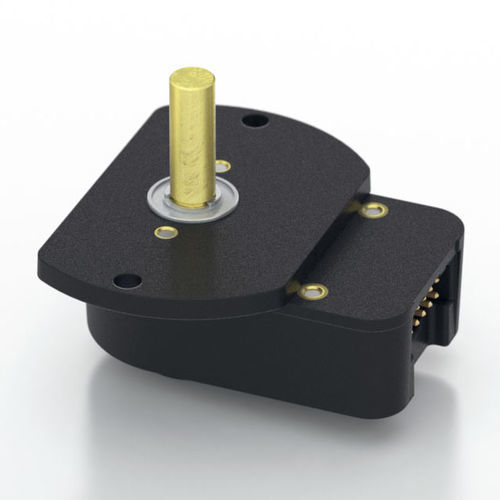

Inkrementaler Drehgeber H5

optischdigitalLine Driver

Kugelgelagerte Optionsschienen 2-Kanal-Quadratur-, TTL-Rechteck-Ausgänge indexoption für den 3. Kanal bei einigen Auflösungen verfügbar Breite Betriebstemperatur Produkt-Beschreibung Der kugelgelagerte optische Drehgeber der Serie H5 hat ein gegossenes Polycarbonatgehäuse und verwendet entweder einen 5-poligen oder 10-poligen Verriegelungsstecker. Dieser berührungslose Dreh-Digital-Wandler ist für die Bereitstellung digitaler Rückmeldeinformationen konzipiert. Der H5 ist komplett montiert mit einer Messingwelle, zwei 1/4 Zoll ID und 1/2 Zoll OD Hochleistungskugellagern und einem OD Hochleistungskugellager und einer Montageplatte. Die Montageplatte ist mit 2 Befestigungslöchern für Schrauben der Größe #4 versehen. Die sichere Verbindung zum Drehgeber der Serie H5 erfolgt über einen 5-poligen (Single-Ended-Versionen) oder 10-poligen (Differential-Versionen) verriegelbaren Stecker (separat erhältlich). Die Gegenstecker sind bei US Digital mit verschiedenen Kabeloptionen und -längen erhältlich. Der interne differentielle Leitungstreiber (26C31) kann 20 mA bei TTL-Pegeln für differentielle Versionen liefern und senken. Der empfohlene Empfänger ist der Industriestandard 26C32. Maximale Störfestigkeit wird erreicht, wenn der Differentialempfänger mit einem 150 Ω-Widerstand in Reihe mit einem .0047 μF-Kondensator abgeschlossen wird, der über jedes Differentialpaar gelegt wird. Der Kondensator spart Strom; andernfalls würde der Stromverbrauch um ca. 20 mA pro Paar oder 60 mA für 3 Paare ansteigen.
