Inkrementaler Drehgeber H3 optischdigitalLine Driver
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- inkremental
- Technologie
- optisch
- Ausgangssignal
- digital, Line Driver
- Versorgungsspannung
- 5 V DC
- Material
- Messing
- Schutzniveau
- Standard
- Weitere Eigenschaften
- 2 Kanäle
- Auflösung von Inkrementalgebern (Impulse/Umdrehung)
Max: 40.000 unit
Min: 256 unit
- Rotationsgeschwindigkeit
10.000 rpm
(62.832 rad.min-1)- Prozesstemperatur
Max: 100 °C
(212 °F)Min: -40 °C
(-40 °F)
Beschreibung
Kugelgelagerte Optionsschienen
2-Kanal-Quadratur, TTL-Rechteckausgänge
indexoption für den 3. Kanal bei einigen Auflösungen verfügbar
Breite Betriebstemperatur
Produkt-Beschreibung

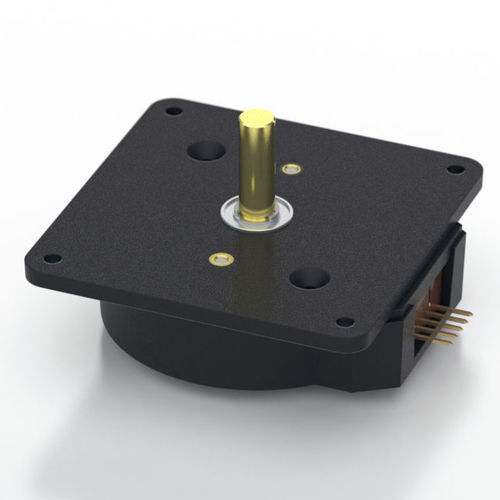

Der kugelgelagerte optische Drehgeber der Serie H3 hat ein Gehäuse aus glasgefülltem Polymer. Dieser berührungslose Dreh-Digital-Wandler ist für die Bereitstellung digitaler Rückmeldeinformationen konzipiert. Der H3 ist komplett montiert mit einer Messingwelle, zwei 1/4 Zoll ID x 1/2 Zoll OD Kugellagern und einer Montageplatte. OD Kugellager und einer Montageplatte. Die Montageplatte ist mit 4 Befestigungslöchern für Schrauben der Größe #2 - #4 versehen.
Der H3 ist für den Antrieb von Kabeln bis zu einer Länge von 10 Fuß ausgelegt. Bei größeren Kabellängen wird die Verwendung eines PC4/PC5-Differenzialtreibers empfohlen. Der Anschluss an den H3-Drehgeber erfolgt über einen 5-poligen Standardstecker. Die Gegenstecker sind von US Digital mit verschiedenen Kabeloptionen und -längen erhältlich.
---
