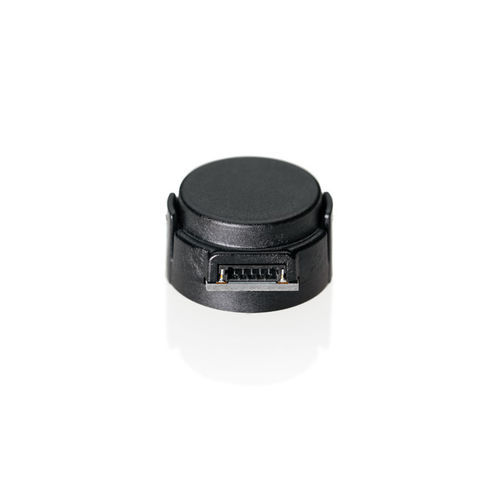

Inkrementaler Drehgeber E16

optischdigital5 V DC

Aufsteckbare Nabe - federbelastete Spannzangenkonstruktion Beschreibung des Produkts Der optische 16-mm-Mikrodrehgeber E16 liefert digitale A-, B- und Index-Quadratursignale für Anwendungen mit hohen Stückzahlen und begrenztem Platzangebot. Der E16 verwendet eine innovative, aufsteckbare Drehgeberscheibe, die Wellendurchmesser von 1,5 mm und 2 mm aufnehmen kann. Der E16 ist als einmalig zu installierender mikrooptischer Encoder konzipiert. Der Sockel bietet Befestigungslöcher für zwei M1,6-0,35, Länge 3mm Schrauben auf einem 10mm Lochkreis. Die Abdeckung des Encoders wird einfach auf den Sockel aufgeschnappt und ist mit dem Pinout des Steckers gekennzeichnet. Der Drehgeber der Serie E16 wird über einen 5-poligen, polarisierten Steckverbinder mit 0,8 mm Abstand angeschlossen (Hirose-Teilenummer DF52-5P-0.8C). Das Verbindungskabel (siehe Webseite Kabel) ist nicht im Lieferumfang enthalten und separat erhältlich. Bitte beachten Sie: Aufgrund des Designs des E16 wird die Verwendung als einmalige Installation empfohlen.
