Inkrementaler Drehgeber E6
optischmechanischdigital

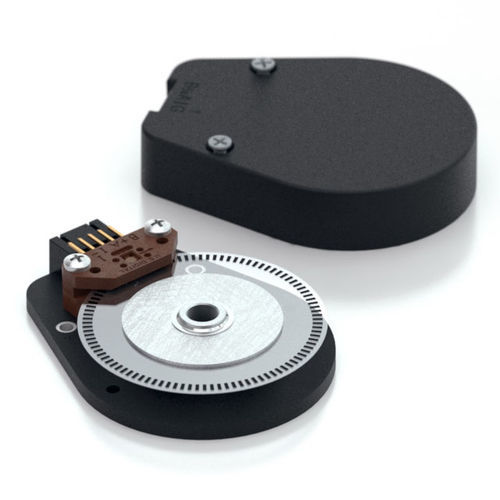

Inkrementaler Drehgeber - E6 - US Digital - optisch / mechanisch / digital
Inkrementaler Drehgeber - E6 - US Digital - optisch / mechanisch / digital
Inkrementaler Drehgeber - E6 - US Digital - optisch / mechanisch / digital - Bild - 2
Inkrementaler Drehgeber - E6 - US Digital - optisch / mechanisch / digital - Bild - 3
Inkrementaler Drehgeber - E6 - US Digital - optisch / mechanisch / digital - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
inkremental
Technologie
optisch, mechanisch
Ausgangssignal
digital
Versorgungsspannung
5 V DC
Material
Aluminium
Schutzniveau
gehärtet, gesichert
Weitere Eigenschaften
flach
Auflösung von Inkrementalgebern (Impulse/Umdrehung)

Min: 64 unit

Max: 40.000 unit

Rotationsgeschwindigkeit

60.000 rpm
(376.991 rad.min-1)

Ausgangsfrequenz

300 kHz

Prozesstemperatur

Min: -40 °C
(-40 °F)

Max: 100 °C
(212 °F)

Beschreibung

Schnelle, einfache Montage und Demontage Robustes, verschraubbares Gehäuse Positiv einrastender Stecker Akzeptiert 0,010 Zoll axiales Wellenspiel 2-Kanal-Quadratur-TTL-Quadratwellenausgänge Optionaler Index (3. Kanal) Passend für Wellendurchmesser von 2 mm bis 1 Zoll. Produkt-Beschreibung Die Drehgeber der Serie E6 haben ein robustes Gehäuse aus glasgefülltem Polymer, das entweder einen 5-poligen oder einen 10-poligen einrastenden Stecker verwendet. Dieser optische Inkrementalgeber ist so konzipiert, dass er leicht an einer vorhandenen Welle montiert und demontiert werden kann, um digitale Rückmeldeinformationen zu liefern. Die internen Komponenten bestehen aus einer Mylar-Scheibe, die auf einer präzisionsgefertigten Aluminiumnabe montiert ist, und einem Encoder-Modul. Das Modul enthält eine hoch kollimierte Festkörperlichtquelle und einen monolithischen Phased-Array-Sensor, die zusammen ein System ergeben, das extrem tolerant gegenüber mechanischen Ausrichtungsfehlern ist. Die Version mit Single-Ended-Ausgang (S-Option) wird in der Regel bei Kabellängen von maximal 10 Fuß verwendet. Für größere Kabellängen wird die Version mit Differenzausgang (D-Option) empfohlen. Die Befestigung des Sockels an einer Oberfläche kann mit verschiedenen Schraubenkreisoptionen erfolgen. Die Verwendung eines Zentrierwerkzeugs gewährleistet die Positionierung des Sockels auf der Mittellinie einer Welle. Der Deckel ist mit zwei 4-40er Flachkopfschrauben sicher am Sockel befestigt und bietet eine elastische Verpackung zum Schutz der internen Komponenten. Die sichere Verbindung zum Drehgeber der Serie E6 erfolgt über einen 5-poligen (Single-Ended-Versionen) oder 10-poligen (Differential-Versionen) verriegelbaren Steckverbinder. Die Gegenstecker sind bei US Digital mit verschiedenen Kabeloptionen und -längen erhältlich.

---
