Inkrementaler Drehgeber E3

optischmechanischdigital

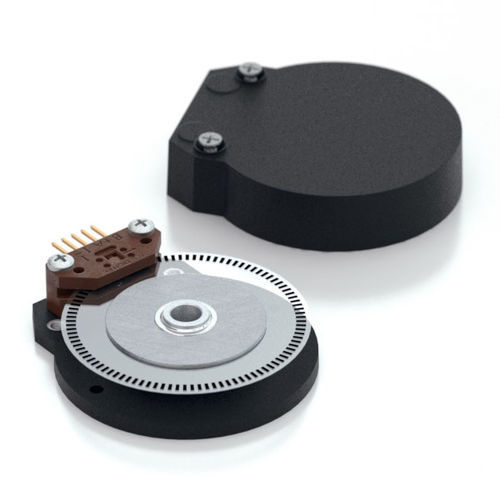

Schnelle, einfache Montage und Demontage Robustes, verschraubtes Gehäuse Nimmt 0,010 Zoll axiales Wellenspiel auf Geringe Größe 2-Kanal-Quadratur-TTL-Quadratwellenausgänge Optionaler Index (3. Kanal) Produkt-Beschreibung Der E3 ist ein hochauflösender Drehgeber mit einem robusten, glasgefüllten Polymergehäuse, das entweder einen 5-poligen Verriegelungs- oder Standardstecker verwendet. Dieser optische Inkremental-Drehgeber ist so konzipiert, dass er leicht an eine vorhandene Welle montiert und wieder demontiert werden kann, um digitale Rückmeldeinformationen zu liefern. Die internen Komponenten bestehen aus einer Mylar-Scheibe, die auf einer präzisionsgefertigten Aluminiumnabe montiert ist, und einem Encoder-Modul. Die Nabe ist für Durchmesser bis zu 1 Zoll erhältlich. Das Modul enthält eine hoch kollimierte Festkörperlichtquelle und einen monolithischen Phased-Array-Sensor, die zusammen ein System ergeben, das extrem tolerant gegenüber mechanischen Ausrichtungsfehlern ist. Das E3 ist normalerweise für Anwendungen mit einer Länge von bis zu 10 Fuß ausgelegt. Bei größeren Kabellängen wird die Verwendung eines differenziellen Leitungstreibers PC4 / PC5 empfohlen. Die Befestigung des Sockels an einer Oberfläche kann mit einer von mehreren Optionen für Maschinenschrauben durchgeführt werden. Die Positionierung der Basis auf der Mittellinie einer Welle wird durch die Verwendung eines Zentrierwerkzeugs sichergestellt. Der Deckel ist mit zwei 4-40er Flachkopfschrauben sicher am Sockel befestigt und bietet eine elastische Verpackung zum Schutz der internen Komponenten. Der Anschluss an das E3-Produkt erfolgt entweder über einen 5-poligen Verriegelungs- oder einen Standardstecker. Die Gegenstecker sind bei US Digital mit verschiedenen Kabeloptionen und -längen erhältlich.
