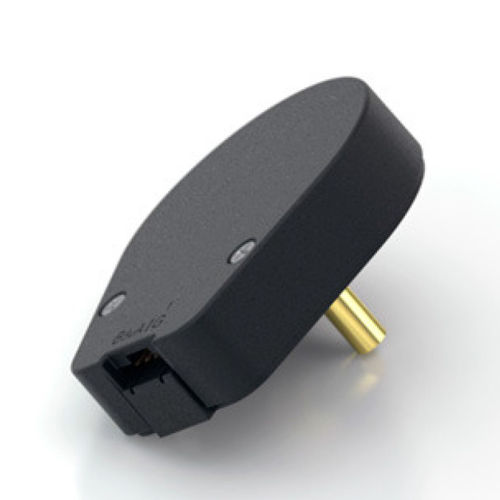

Inkrementaler Drehgeber S6

optischkontaktlosmit Digitalausgang

Geringe Größe Optionaler Differenzial-/Leitungstreiberausgang Positiv verriegelnder Anschluss 2-Kanal-Quadratur-, TTL-Rechteck-Ausgänge option für 3. Kanal-Index Breiter Betriebstemperaturbereich Beschreibung des Produkts Beschränkung von gefährlichen Stoffen Der hochauflösende optische Drehgeber der Serie S6 ist ein berührungsloser Dreh-Digital-Wandler. Der Encoder eignet sich für die Positionsrückmeldung oder als manuelle Schnittstelle und wandelt in Echtzeit Wellenwinkel, Geschwindigkeit und Richtung in TTL-kompatible Quadraturausgänge mit oder ohne Index um. Er arbeitet mit einem einzigen . Es sind drei Wellendrehmoment-Versionen verfügbar: Die Version mit Standard-Drehmoment verfügt über eine Hülsenbuchse, die ein ideales Drehmoment und ein gutes Gefühl für Anwendungen mit Bedienerschnittstellen an der Frontplatte bietet. Die kugelgelagerte Version verwendet Miniatur-Präzisionskugellager, die für Hochgeschwindigkeits- und Ultra-Niedrigdrehmoment-Anwendungen geeignet sind. Die Option mit leichtem statischen Widerstand verfügt über eine Hülsenbuchse, die kein zusätzliches Drehmoment für Anwendungen mit niedrigen Drehzahlen erzeugt, bei denen ein geringes Drehmoment akzeptabel ist. Die sichere Verbindung zum Drehgeber der Serie S6 erfolgt über einen 5-poligen (single-ended Version) oder 10-poligen (differentielle Version) verriegelbaren Stecker (separat erhältlich). Die Gegenstecker sind bei US Digital mit verschiedenen Kabeloptionen und -längen erhältlich. Der interne differentielle Leitungstreiber (26C31) kann 20 mA bei TTL-Pegeln für differentielle Versionen liefern und senken. Der empfohlene Empfänger ist der Industriestandard 26C32. Maximale Störfestigkeit wird erreicht, wenn der differentielle Empfänger mit einem 150Ω-Widerstand in Reihe mit einem .0047 μF-Kondensator über jedem differentiellen Paar abgeschlossen wird.
