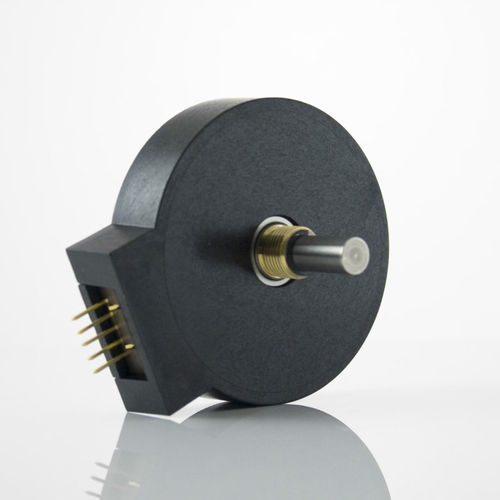

Inkrementaler Drehgeber S2

optischmit Vollwellekontaktlos

2-Kanal-Quadratur-, TTL-Rechteckwellenausgänge indexoption für den 3. Kanal Breite Betriebstemperatur Produkt-Beschreibung Der hochauflösende optische Drehgeber der Serie S2 ist ein berührungsloser Dreh-Digital-Wandler. Der Encoder ist für die Positionsrückmeldung oder als manuelle Schnittstelle geeignet und wandelt in Echtzeit Wellenwinkel, Geschwindigkeit und Richtung in TTL-kompatible Quadraturausgänge mit oder ohne Index um. Er arbeitet mit einem einzigen . Der S2 ist unser kugelgelagerter optischer Drehgeber der ersten Generation und steht denjenigen Kunden zur Verfügung, die ihn in ihre Produkte integriert haben; für Neukonstruktionen wird jedoch der S6 anstelle des S2 empfohlen. Der S2 ist für den Antrieb von Kabeln mit einer Länge von bis zu 10 Fuß ausgelegt. Bei größeren Kabellängen wird die Verwendung eines PC4/PC5-Differenzialtreibers empfohlen. Es sind drei Wellendrehmomentversionen erhältlich: Die Version mit Standard-Drehmoment verfügt über eine Hülsenbuchse, die für Drehmoment und Gefühl sorgt und sich ideal für Anwendungen mit Bedienelementen an der Frontplatte eignet. Die Version mit Kugellager verwendet Miniatur-Präzisionskugellager, die für Hochgeschwindigkeits- und Ultra-Niedrigdrehmoment-Anwendungen geeignet sind. Die Option mit leichtem statischem Widerstand verfügt über eine Hülsenbuchse, die kein zusätzliches Drehmoment für Anwendungen mit niedrigen Drehzahlen bietet, bei denen ein geringes Drehmoment akzeptabel ist. Der Anschluss an den Drehgeber der S2-Serie erfolgt über einen 5-poligen Standardstecker. Die Gegenstecker sind von US Digital mit verschiedenen Kabeloptionen und -längen erhältlich.
