Inkrementaler Drehgeber EC35
optischwellenmontiertKommutierung

Inkrementaler Drehgeber - EC35 - US Digital - optisch / wellenmontiert / Kommutierung
Inkrementaler Drehgeber - EC35 - US Digital - optisch / wellenmontiert / Kommutierung
Inkrementaler Drehgeber - EC35 - US Digital - optisch / wellenmontiert / Kommutierung - Bild - 2
Inkrementaler Drehgeber - EC35 - US Digital - optisch / wellenmontiert / Kommutierung - Bild - 3
Inkrementaler Drehgeber - EC35 - US Digital - optisch / wellenmontiert / Kommutierung - Bild - 4
Inkrementaler Drehgeber - EC35 - US Digital - optisch / wellenmontiert / Kommutierung - Bild - 5
Inkrementaler Drehgeber - EC35 - US Digital - optisch / wellenmontiert / Kommutierung - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
inkremental
Technologie
optisch
Installierung
wellenmontiert
Ausgangssignal
Kommutierung
Anwendungsbereich
für OEM

Beschreibung

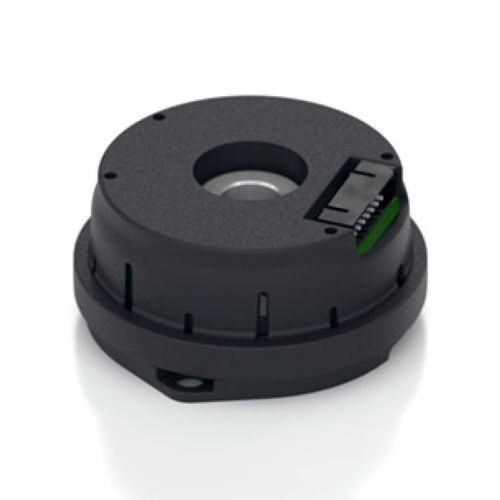

Der optische Kommutierungsdrehgeber EC35 mit Schnellmontage ist für OEM-Anwendungen mit hoher Stückzahl und niedrigen Kosten konzipiert. Der EC35 verfügt über A/B/Z Inkrementalausgänge und U/V/W-Ausgänge für die bürstenlose Motorkommutierung. Der EC35 wird mit 2 Schrauben an einem Lochkreis von 1,28" oder 1,812" Durchmesser am Motor befestigt. Die präzise bearbeitete Encoder-Nabenscheibe drückt auf, wenn die Encoderbaugruppe auf die Motorwelle aufgesetzt wird. Diese Konstruktion greift die Welle sicher und ohne Stellschrauben. Ein eingebautes, abnehmbares Abstandshalterwerkzeug sorgt dafür, dass die Geberscheibe bei der Montage des Gebergehäuses automatisch auf den richtigen Spalt eingestellt wird. Der Encoder kann "getaktet" werden, indem ein Ring an der Baugruppe gedreht und der Ring mit einem einfachen Werkzeug eingedrückt wird, um alles zu fixieren. Der EC35 wird mit einer einzigen 5V-Versorgung versorgt und verfügt über einen 15-poligen Stecker, der Differenzausgänge für A/B/Z und U/V/W bereitstellt. Open-Collector U/V/W-Ausgänge sind als Option erhältlich. Einseitig gesockelter Ausgang kann nur durch die Verwendung der + Ausgänge jedes differentiellen Paares erreicht werden. Die internen 26C31 Leitungstreiber können 20 mA bei TTL-Pegeln liefern und absenken. Der empfohlene Differentialempfänger ist der Industriestandard 26C32. Maximale Störsicherheit wird erreicht, wenn der Differentialempfänger mit einem 150 Ω Widerstand in Reihe mit einem .0047 μF Kondensator abgeschlossen wird, der über jedem Differentialpaar angeordnet ist.

---
