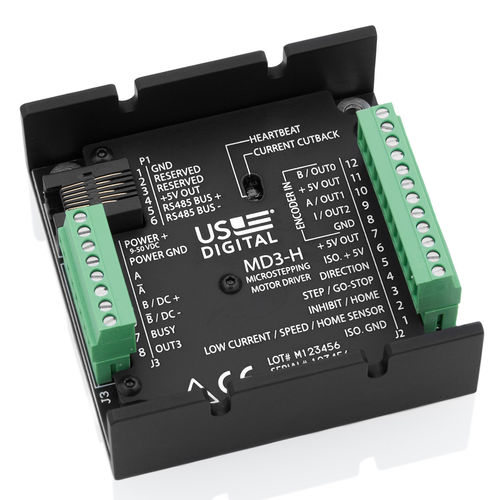

Schrittmotorantrieb MD3

für DC-MotorMotion Controller

Das MD3 ist ein Schrittmotorfahrer mit einem integrierten Bewegungsprüfer, der zum Fahren von Schrittmotoren der Größe 14 bis 42 von 2 bis 256 microsteps pro Schritt fähig ist. Höchstmotorströme sind von 0,5 bis 7,0 Ampere pro Phase für die H-Wahlversion auswählbar. Die L-Wahl stellt auswählbaren Strom von 0,05 bis 1,8 Ampere pro Phase zur Verfügung. Das MD3 wird durch eine einzelne Versorgungsspannung von 9 bis 50 VDC angetrieben. Das MD3 kann unter Verwendung des offenen Protokolls MODBUS RTU über einem Bus RS485 konfiguriert sein und gesteuert werden. Kann freies Programm Einrichtung MD3 und Demo MD3 US Digital verwendet werden, um den Antrieb unter Verwendung einer grafischen Benutzeroberfläche zu konfigurieren und zu steuern. Das MD3 kann konfiguriert sein, um mit US Digital größtenteils kompatibel zu sein vorhandenen MD2S-D und MD2S-P Lokführern. Die vor-verdrahteten Verbindungsstückstecker von diesen vorhandenen Produkten können zu den größeren Verbindungsstücken MD3 angeschlossenes unbesehenes sein. Die Registerschnittstelle wird veröffentlicht, damit Benutzer ihre eigene Steuer-Software für das MD3 schreiben kann. Mehrfache Einheiten MD3 können an den gleichen Bus RS485 seit jeder Einheit angeschlossen werden können eine einzigartige Einheitenadresse zugewiesen werden. Das MD3 hat die eingebaute thermische Abschaltung, zum des Antriebs von der Überhitzung zu schützen und ist die Mikroprogrammaufstellung, die durch den Endbenutzer modernisierbar ist.
