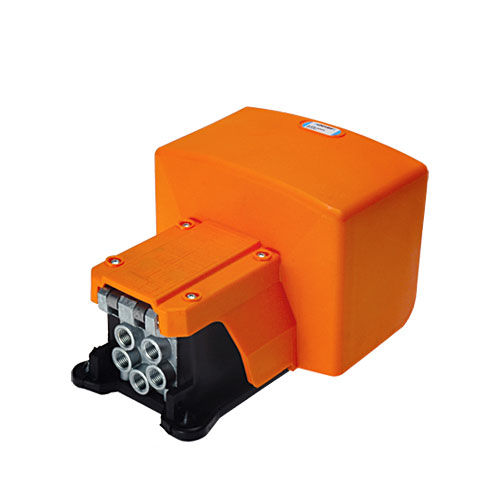

Pneumatik-Wegeventil / Schieber AM series

pedalbetrieben3/2-Wege5/2-Wege

Das pneumatische und elektrische Fußventil der AM-Serie arbeitet mit einem Nenndurchfluss von 80 Nl/min für den Anschluss G 1/8 und 800 Nl/min für das Gewinde G 1/4. Diese Baugruppe arbeitet bei einer Umgebungstemperatur von -10 bis 70 Grad Celsius und verarbeitet Flüssigkeiten mit einer maximalen Temperatur von 50 Grad Celsius. Es ist eine ideale Lösung für die Behandlung in 50 µm gefiltertem Inhalt, ohne entfeuchtete Luftzusammensetzung.... TECHNISCHE MERKMALE Umgebungstemperatur-10-+70°C Flüssigkeitstemperatur-10-+50°C Fluidnicht entfeuchtete gefilterte Luft 50 Uhr, geölt oder ungeölt Kommutierungssystemmpoppetsystem Wege/Positionen2/2 NC, 3/2 NC, 2/2 NO, 3/2 NO, 5/2 NO, 5/2 Druck max. 10 bar Kontrollpedal Rückstellung der mechanischen Feder, Pedal AnschlüsseG1/8G1/4 Nennwert 0 (mm)2,38 Nenndurchfluss (Nl/min)9880000 KONSTRUKTIVE MERKMALE PNEUMATISCHES FUßVENTIL: Ventil Körper-Druckguss Zamak Fußventil Hebel aus Aluminium Pedalkörper und Schutznylon mit Stahlverstärkungsplatte Dichtung / verschleißfeste Verbindung Spulenkörper aus Aluminium ELEKTRISCHES FUßVENTIL: Ventilkörper, Fußventilhebel, Schutz durch dielektrische Kunststoffe
