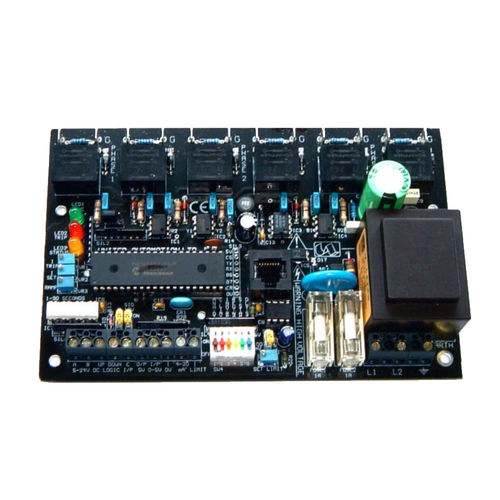

Thyristor-Leistungssteller FC36M

mit schnellem TransientenverhaltendreiphasigOpen-Frame

Stromversorgungen Halb- und vollgesteuerte Gleichrichter AC-Motorsteuerung DC-Motorsteuerung Sanftanlasser Heizungsregler Induktionsgenerator Wechselspannungsregelung Dreiphasen-Transformatorensteuerung Zusätzliche Zündplatinen können konfiguriert werden, um parallele SCR's für sehr hohe Stromstärken auszulösen oder um einen 12-Puls-Treiber für eine reibungslose DC-Steuerung bereitzustellen Optionale Extras Hutschienengehäuse (W30105) Kommandantenmodul (A402131) Signalkonditionierungskarte (A402086) Thyristor-Module, Sicherungen und komplette Baugruppen. KEY FEATURES Thyristoren benötigen einen hohen Anfangsstromimpuls und vergleichsweise breite Stützpulse, um eine zuverlässige Zündung, insbesondere bei kleinen Phasenanschnittswinkeln, zu gewährleisten. Der FC36MV liefert die folgenden Brennspezifikationen Gate Drive: Lattenzaun mit einer PRF von 25Khz einen anfänglichen Zündimpuls von; 10 Volt Leerlauf. 750 mA an 10 Ohm und Halten von Impulsen 400mA an 10 Ohm pro Ausgang. Die Stützpulse sind 20 uS breit.
