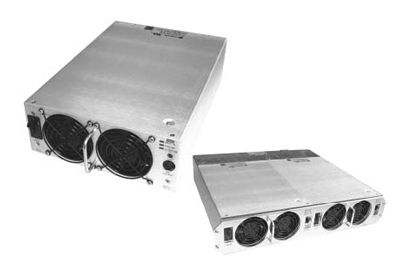

Paralleler DC/AC-Wandler INV2500 series

SinusHochfrequenzfür Industrieanwendungen

Reihen INV2500-HS der UNIPOWER Telekommunikation sind 2500 Volt-ampere, Sinuswelle, heiß-austauschen Invertermodule, die mit einem kompatiblen, mit zwei Einheiten 19-Zoll-Regal vorhanden sind. Das Regal ist hohes 2RU (3.5 Zoll). Die Maßeinheiten funktionieren weg von einem 48VDC (Strecke 42-56V) eingegeben und produzieren entweder 115VAC, das an Effektivwert 22A ausgegeben werden oder 230VAC an Effektivwert 11A. Zwei Maßeinheiten im Regal produzieren 115VAC an 44A oder an 230VAC an 22A. Die niedrige Verzerrung 50 oder die Welle des Sinus 60Hz wird mit MOSFET und IGBT Energie Halbleiter mit vorgerücktem produziert, Hochfrequenz, Impulsbreite Modulation Techniken, die die 90% Leistungsfähigkeit und 7.2VA pro KubikzollEnergiedichte erzielen. Die Maßeinheiten können für höheres Ausgangsleistungs oder für überflüssige Anwendungen N+1 entsprochen werden. Wenn sie im Regal funktioniert werden, werden sie automatisch entsprochen. Sie werden völlig von der Telekommunikationsbatterie lokalisiert. Ein Eingang Circuit breaker schält den Inverter ein und schützt die Batterie vor Eingang Störungen. Ein Ausgang Unterbrecher schließt den Inverter an den Last Bus (nach Synchrounisierung, wenn der Bus Phasen ist) an und trennt schnell den Inverter im Falle einer internen Störung. Der Inverter hat hohe Schwankung Fähigkeit (bis 300%) für Lasten wie Motoren schnell beginnen, aber die Reisen des Ausgang Unterbrechers, wenn Energie versucht, zurück in einen bemängelten Inverter zu fließen. Frontabdeckung LED zeigen Inverterstatus an, und Relais-Warnung Kontakte der Form C sind auf der Rückseite vorhanden. Die Maßeinheiten werden durch interne Ventilatoren Selbst-abgekühlt.
