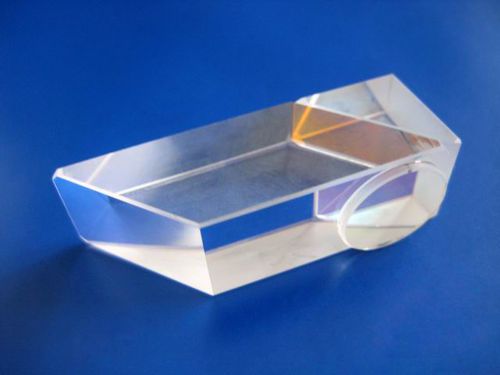

Strahlteiler mit seitlicher Verschiebung

optischPolarisation

Der seitlich versetzende Polarisations-Strahlteiler erzeugtzweiparallele Strahlaustritte, die durcheinelaterale Auslenkung getrenntwerden. Die Auslenkung wirddurch die Größe des Rhomboid-Prismasbestimmt. Dieser Strahlteiler bestehtauseinemoderzweirautenförmigen Prismen, die in einemrechtwinkligen Prismageklebtwerden. Wirkönnenmanchmalaucheine Wellenplattehinzufügen, um den Polarisationszustand desStrahlaustrittszukontrollieren. Durch die Verwendung der Hochpräzisionsprismenwirdsichergestellt, dass die Parallelitätzwischen Strahleintritt- und austritt innerhalb 30 arc seconds liegt. Alle Eintritte verfügenübereinemehrschichtige Anti-Reflex-Beschichtung. Den einfallendenStrahl in zweiparallelen versetzenden Strahlenzuzersplittern Eine Wellenplatte kannhinzugefügtwerden, um den Polarisationszustandzukontrollieren. NOA61 cemented RoHS Konform Spezifikationen: Material BK7 Größen-Toleranz ±0.2mm Oberflächenqualität 60/40 freie Apertur >90% Strahlablenkung 100:1 für Breitbandige >500:1 für einzelne Wellenlänge Transmission Tp>90%, Ts99%, Rp<5% AR Beschichtung R<0.25%@Zentralwellenlänge auf allen Eingängen
