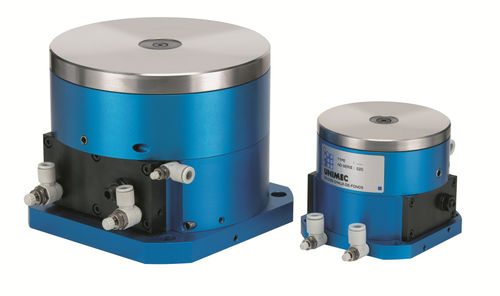

Pneumatischer Rundschalttisch TPP series

horizontalautomatischkompakt

Diese Rundschalttische sind zum Einbau auf automatischen Transport- oder drehenden Montageanlagen entwickelt worden. Dank ihrer technischen Eigenschaften und Abmessungen eignen sie sich hervorragend zur Konstruktion von besonders kompakten und schnellen Anlagen. Der Einbau einer grösseren Arbeitsplatte kann die Kapazität bezüglich Werkstückgrösse erhöhen ohne dabei den Wirkungsgrad merklich zu verringern. Die Drehbewegung des Tisches wird durch ein Ritzel-Zahnstangensystem, welches fest mit einem drehbaren Mitnehmer verbunden ist, gesteuert. Ein in der Zahnstange eingebauter hydraulischer Stossdämpfer fängt die Stösse am Ende der Drehbewegung auf. Die Drehgeschwindigkeiten sind unabhängig voneinander über Durchflussmengenregler einstellbar, welche direkt am Rundschalttisch montiert sind. Diese Rundschalttische werden mit Stahlanschlägen ausgerüstet. Zwei Dimensionen sind verfügbar : TPP90 und TPP150.
