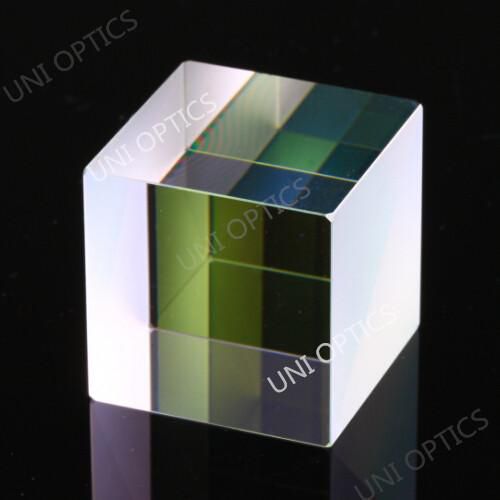

Kubischer Strahlteiler UBPBS series

nicht polarisierenddielektrisch

Nicht Polarisierende Würfelstrahlteiler (Npbs) Nicht polarisierende Würfelstrahlteiler, auch npbs-Würfel genannt, sind ein ausgefeilterer Typ, der aus zwei rechtwinkligen Prismen besteht, die an ihren Hypotenusenflächen zusammengesetzt sind. Die zementierte Fläche eines Prismas wird vor dem Zementieren mit einer metallischen oder dielektrischen Schicht beschichtet, die die gewünschten reflektierenden Eigenschaften aufweist , sowohl im prozentualen Reflexionsgrad als auch in der gewünschten Farbe. Der Absorptionsverlust für die Beschichtung ist minimal und die Transmission und Reflexion können auf 10%, 20%, 30%, 40%, 50% usw. ausgelegt werden. 1 、 Was ist ein nicht polarisierender Strahlteilerwürfel? Der nicht polarisierende Strahlteilerwürfel besteht aus einem Paar rechtwinkliger Präzisionsprismen mit hoher Toleranz, die mit einer metallisch-dielektrischen Beschichtung auf der Hypotenuse eines der Prismen verklebt sind. Die geringe Polarisationsabhängigkeit der metallisch-dielektrischen Beschichtung ermöglicht, dass Transmission und Reflexion für s- und p-Polarisationszustände innerhalb von 5% voneinander liegen. Dies bedeutet, dass sie den Polarisationszustand des einfallenden Strahls nicht ändern. Wir bieten sowohl nicht polarisierende Breitband- als auch Einzelwellenlängen-Würfelstrahlteiler (npbs) an. Auf jede Seite des Strahlteilers wurde eine Antireflexionsbeschichtung aufgebracht, um eine maximale Transmissionseffizienz für den entsprechenden Wellenlängenbereich zu erzielen.
