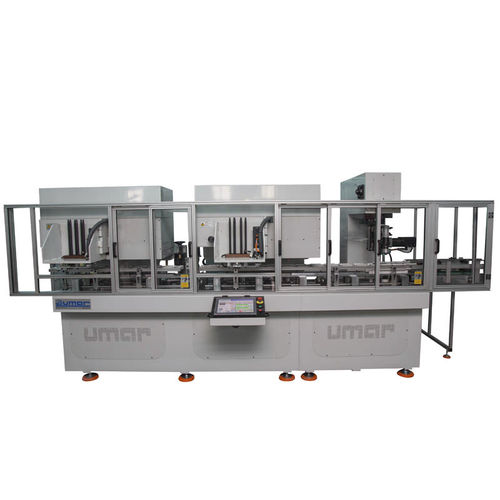

Automatische Montagelinie MAC/75108 1LT

vertikalRotationfür Konservendosen

Die Dosenkörper werden in vertikaler Position in die Maschine eingegeben. Diese Linie besteht aus folgenden Stationen: 1. Station: Einlaufband und Synchronisation zu den Körpertransferarmen Das Einlaufband und die Synchronisation zu den Transferarmen bewegen den Dosenkörper zwischen den Stationen für die unten aufgeführten Vorgänge. Die Synchronisierung erfolgt durch pneumatische Finger, die von einer elektronischen Kurve angetrieben werden. Die Hin- und Her- sowie die Auf-Zu-Bewegung der Transferarme erfolgt durch ein Nockensystem, das von einem Servomotor angetrieben wird. 2. Station: Schweißlinien-Indexierungseinheit Der Körper wird auf einem Drehtisch gedreht, um zu erkennen, wo sich die Schweißlinie befindet. Die Schweißlinie wird wie auf dem Bildschirm eingestellt positioniert. Die Erkennung der Linie erfolgt über einen Kontrastsensor oder Ultraschallsensor. 3. Station: Karosserieformungseinheit (Expandieren) Der zylindrische Körper wird in die hängenden Spreizarme gehoben, die die Spreizung an vier Ecken vornehmen. Das Aufspreizen und das Anheben mit einem Gurtsystem wird von Servomotoren angetrieben und gesteuert. Der Spreizbereich und die Hubhöhe können automatisch über das Touch-Display eingestellt werden. 4. Station: Untere Bördelvorrichtung Das mechanisch angetriebene Bördelsystem quetscht den Körper aus den Ecken. Der aufgeweitete Körper wird mit einem Servokurvenmechanismus zum umgedrehten, hängenden Bördelwerkzeug gehoben. Die Bördel- und Bördelköpfe befinden sich auf der gleichen Säule und dem gleichen Kopfrahmen, für die eingestellte Höhenverstellung bewegen sie sich gemeinsam auf und ab. 5. Station: Untere Verschließeinheit Die Entnahme der Enden aus dem Magazin erfolgt über ein Exzenternockensystem, das von einem Servomotor angetrieben wird.
