Automatische Montagelinie MAC/75706
vertikalRotationhorizontal

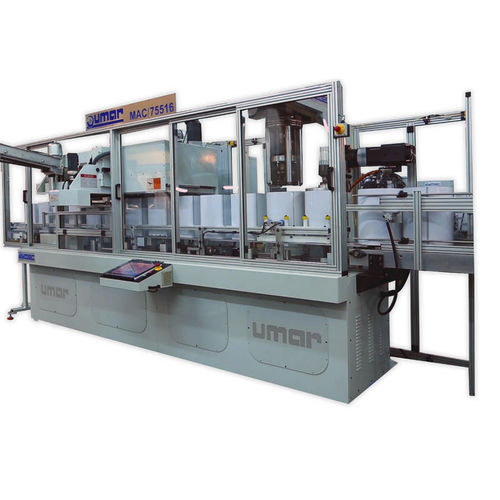

Automatische Montagelinie - MAC/75706 - Umar Makina Company - vertikal / Rotation / horizontal
Automatische Montagelinie - MAC/75706 - Umar Makina Company - vertikal / Rotation / horizontal
Automatische Montagelinie - MAC/75706 - Umar Makina Company - vertikal / Rotation / horizontal - Bild - 2
Automatische Montagelinie - MAC/75706 - Umar Makina Company - vertikal / Rotation / horizontal - Bild - 3
Automatische Montagelinie - MAC/75706 - Umar Makina Company - vertikal / Rotation / horizontal - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Betriebsmodus
automatisch, vertikal, Rotation, horizontal
Anwendung
für Konservendosen

Beschreibung

Die Dosenkörper werden der Maschine in vertikaler Position zugeführt. Diese Linie besteht aus folgenden Stationen: 1. Station: Einlaufband und Synchronisation mit den Körpertransferarmen Das Einlaufband und die Synchronisation mit den Transferarmen bewegen den Dosenkörper zwischen den Stationen für die unten aufgeführten Vorgänge. Die Synchronisierung erfolgt durch pneumatische Finger, die von einer elektronischen Kurve angetrieben werden. Die Hin- und Herbewegung der Transferarme und die Auf-Zu-Bewegung erfolgt über ein Nockensystem, das von einem Servomotor angetrieben wird. 2. Station: Schweißlinien-Indexierungseinheit Das Gehäuse wird auf einem Drehtisch gedreht, um zu erkennen, wo sich die Schweißlinie befindet. Die Schweißlinie wird wie auf dem Bildschirm eingestellt positioniert. Die Erkennung der Linie erfolgt über einen Kontrastsensor oder einen Ultraschallsensor. 3. Station: Körperformungseinheit (Expandieren) Der zylindrische Körper wird in die hängenden Spreizarme hochgehoben, die die Spreizung an vier Ecken vornehmen. Das Aufspreizen und Anheben mit einem Gurtsystem wird durch Servomotoren angetrieben und gesteuert. Der Spreizbereich und die Hubhöhe können automatisch über das Touch-Display eingestellt werden. 4. Station: Untere Bördelanlage Das mechanisch angetriebene Bördelsystem drückt den Körper aus den Ecken. Der aufgeweitete Körper wird mit Hilfe eines Servokurvenmechanismus zum umgedrehten, hängenden Bördelwerkzeug gehoben. Die Bördel- und Bördelköpfe befinden sich auf der gleichen Säule und dem gleichen Kopfrahmen, für die Höhenverstellung bewegen sie sich gemeinsam auf und ab. 5. Station: Untere Verschließeinheit mit automatischem Endanleger Die Enden werden auf einem Vertikalförderer in horizontaler Position gestapelt und automatisch zugeführt

---

VIDEO

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.
