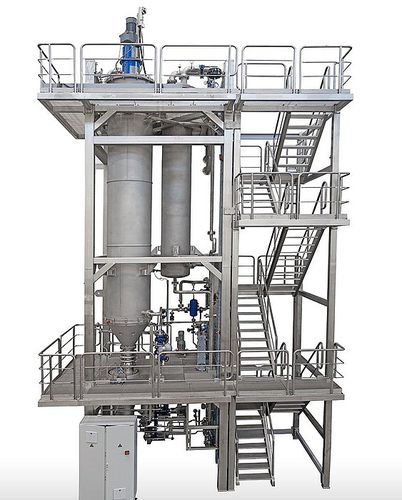

Dünnschichtverdampfer

ThermoDünnschichtProzess

Ein Prozess für anspruchsvolle Medien Der Dünnschichtverdampfer ist ein hochleistungsfähiger Apparat zur Destillation von Flüssigkeitsgemischen. Um die Siedepunkte der zu verdampfenden Produkte zu verringern, kann der Arbeitsdruck im UIC Dünnschichtverdampfer bis auf ca. 1 mbar abgesenkt werden. Die niedrige Verdampfungstemperatur und die kurze Verweilzeit unter Siedebedingungen minimieren die thermische Belastung der Produkte und machen den UIC Dünnschichtverdampfer zu einer schonenden Destillationslösung für komplexe Trennaufgaben. Funktionsweise Der Verdampfer besteht aus einem beheizten Zylinder, in den das zu destillierende Stoffgemisch eingefördert wird. Es fließt an der Verdampferinnenwand als Produktfilm gravimetrisch in Richtung Austrag. Ein speziell entwickeltes Wischersystem im Inneren stellt dabei sicher, dass der flüssige Medienfilm dünn, turbulent und gleichmäßig verteilt ist. Dies sorgt für einen guten Wärme- und Stoffübergang, so dass leicht siedende Stoffe schnell aus der Filmoberfläche verdampfen. Aufgrund der sehr kurzen Verweilzeit im Apparat ist die thermische Belastung der Stoffe nur minimal. Die nun dampfförmigen Komponenten, die Brüden, werden anschließend außerhalb des Verdampfers, auf einem sogenannten Außenkondensator, niedergeschlagen. Leistungsgrenzen • Kapazität: 0,1 kg/h bis zu mehreren t/h • Minimaler Arbeitsdruck: bis zu 1 mbar • Maximale Viskosität bei Betriebstemperatur: 75.000 mPas • Produktverweilzeit: unter 1 Minute bei Siedebedingungen Konstruktive Merkmale • Wärmeaustauschfläche: 0,05 m² bis 103m² • Apparate und Anlagen auch erhältlich im Labor- und Pilotmaßstab
