Absperrklappe BL
HebelSteuerungmit Klemmschellen

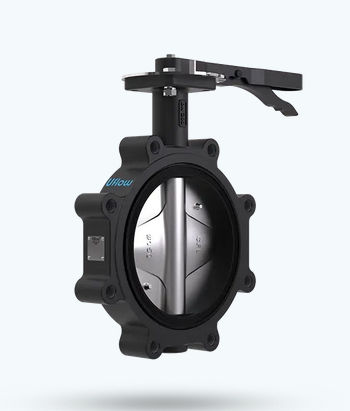

Absperrklappe - BL - UFLOW AUTOMATION - Hebel / Steuerung / mit Klemmschellen
Absperrklappe - BL - UFLOW AUTOMATION - Hebel / Steuerung / mit Klemmschellen
Absperrklappe - BL - UFLOW AUTOMATION - Hebel / Steuerung / mit Klemmschellen - Bild - 2
Absperrklappe - BL - UFLOW AUTOMATION - Hebel / Steuerung / mit Klemmschellen - Bild - 3
Absperrklappe - BL - UFLOW AUTOMATION - Hebel / Steuerung / mit Klemmschellen - Bild - 4
Absperrklappe - BL - UFLOW AUTOMATION - Hebel / Steuerung / mit Klemmschellen - Bild - 5
Absperrklappe - BL - UFLOW AUTOMATION - Hebel / Steuerung / mit Klemmschellen - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
Hebel
Funktion
Steuerung
Körper$
mit Klemmschellen, Sitz, Lug-Typ
Material
EPDM, Edelstahl, Gusseisen, NBR, Silikon
Weitere Eigenschaften
ISO, Norm, bidirektional
DN

Max: 300 mm
(11,811 in)

Min: 50 mm
(1,969 in)

Druck

6 bar, 10 bar, 16 bar
(87 psi, 145 psi, 232,1 psi)

Temperatur

Max: 200 °C
(392 °F)

Min: -30 °C
(-22 °F)

Beschreibung

> Geeignet für: ASMI B16.5 150# > - Leckageklasse: 100% Dichtheit bei vollem Differenzdruck > - Norm: API 609, BS 5155, ISO 5211, API 598, ASME B16.5 > - Gehäusewerkstoff: Gusseisen(Cl), SGI, WCB, CF8, CF8M > - Scheibenwerkstoff: SGI, CF8, CF8M, WCB > Gehäuseauskleidung / Sitzwerkstoff: NBR, EPDM, VITON, SILIKON, PTFE > Werkstoff des Wellenlagers: PTFE Merkmale Bi-direktionale Absperrklappe mit Zéro-Leckage. Präzise Doppelspindelabdichtung verhindert Leckage. Konstruktionsstandard: ISO 5211, API 609, ASME B16.5 150#. ISO Pad für die Montage, Getriebe / Antrieb. Standard Flanschbohrungen: PN10/PN16, JIS10K/16K, ASME 125/150#. Baulänge: API 609 (CAT A). Betätigung: Handhebel / Getriebe / Stellantrieb. Äußerst geringes Spiel zwischen der Spindel und dem Antrieb aufgrund des Doppel-D-Antriebs. 100% getestet mit pneumatischen und flüssigen (Wasser) Medien. Befestigungsflansch für den Antrieb: Gemäß ISO 5211. Leckageklasse: 100% Dichtheit bei vollem Differenzdruck.

---
