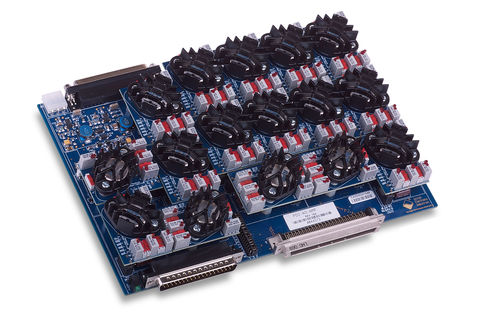

Spannungsverstärker PD-AO-AMP-115

analog16 KanäleKarte

Für manche Anwendungen reichen die ±10 V, die bei fast allen analogen Ausgangskarten Standard sind, einfach nicht aus; sie benötigen Spannungspegel, die bis zu zehnmal so hoch sind. Für diesen Zweck hat UEI den PD-AOAMP-115 entwickelt, ein 16-Kanal-Zubehör, das direkt an unsere Familie von PCI- und PXI-Analogausgangskarten angeschlossen werden kann. Indem Sie die Verstärkung auf der Karte und dem externen Bedienfeld mit den entsprechenden Werten einstellen, können Sie den Ausgangspegel jedes Kanals unabhängig auf Pegel von bis zu ±115 V einstellen. Außerdem können Sie so viele AO-AMP-115 an eine Analog-Ausgangskarte anschließen, wie Sie benötigen, um alle gewünschten Kanäle zu bedienen. Um diese hohen Spannungen zu erzeugen, benötigt der PD-AO-AMP-115 eine externe Stromquelle. Das PSU-AO32G115 ist ein externes Netzteil, das den Bedarf von zwei PD-AO-AMP-115 deckt und somit die maximale Nennleistung für 32 verstärkte Ausgänge liefert. Das Netzteil liefert eine isolierte Gleichspannung von ±125 V bei maximal 100 mA. Merkmale 16 Kanäle; ±115V Ausgangsbereich Variable Ausgangseinstellungen Verstärkungseinstellungen von 2, 10 und 20; Verstärkungsfehler ±0,01% Mehrere PD-AO-AMP-115 lassen sich direkt an analoge PCI- oder PXI hochspannungskarten PSU-AO32G115 liefert Strom für den Betrieb von zwei AMP-115 (32 Kanäle)
