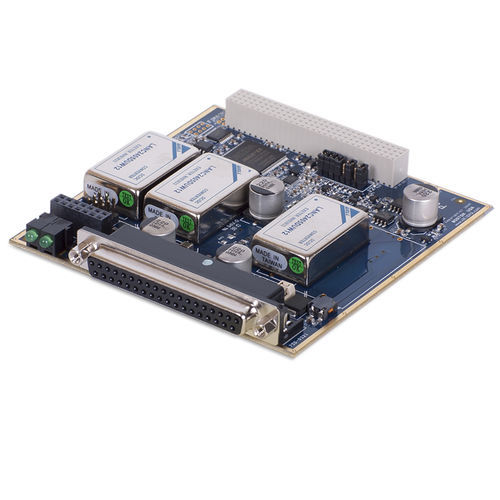

E/A-Konverterkarte DNx-PC-910 series

Der DNx-PC-910 versorgt verschiedene Sensoren und Signalaufbereitungen mit externer Energie, wenn dies für Ihre Anwendung erforderlich ist. Die 91x-Serie kann auch für die Stromversorgung der verschiedenen E/A-Karten der DNx-Serie verwendet werden, die eine externe Stromversorgung benötigen. Die DNx-Version ist für die Verwendung in UEIs "Cube"-Gehäusen konzipiert, während die DNR-Serie für die Verwendung in den RACKtangle-Gehäusen vorgesehen ist. Die DNx-PC-91x-Serie ist vollständig rückwärtskompatibel mit den Karten der DNx-PC-90x-Serie. Die DNx-PC-910, 911, 912 und 913 sind für Ausgangsspannungen von ±10 VDC, ±15 VDC, +24 VDC bzw. ±45 VDC ausgelegt und werden standardmäßig über den internen Cube oder RACKtangle mit Strom versorgt, können aber auch mit einem externen Netzteil* betrieben werden. Die Geräte sind so konzipiert, dass sie automatisch das Vorhandensein einer externen Stromversorgung erkennen und diese nutzen, wenn sie verfügbar ist. Die Ausgänge können softwaregesteuert ein- und ausgeschaltet werden (Standard ist Ein). Die Karten bieten eine Rücklesefunktion für die Eingangsspannung, die es der Anwendung ermöglicht, akzeptable Eingangsspannungspegel sicherzustellen. Alle Anschlüsse erfolgen über eine 37-polige D-Buchse. Die Pinbelegung dieses Steckers ist identisch mit der der früheren DNA-PC-90x-Serie, mit der Ausnahme, dass die bei der 90x-Serie als "NC" bezeichneten Pins jetzt als Anschlüsse für die externe Stromversorgung verwendet werden.
