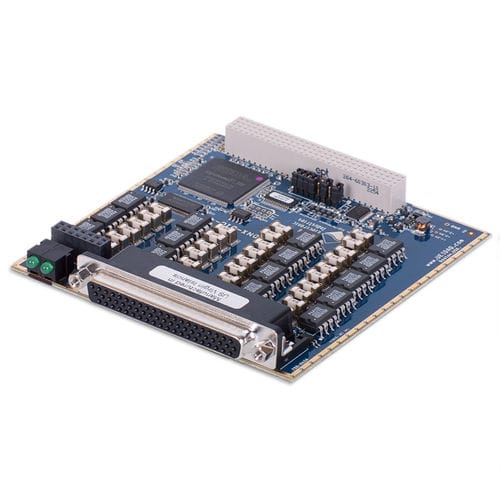

Digitale E/A-Karte DNx-DIO-430 series

Mehrkanalmit Relay

Die DNx-DIO-430 sind 30-kanalige Halbleiterrelaiskarten. Die DIO-430-Karten sind für den Einsatz in einer Vielzahl von Schalt- und digitalen Steuerungsanwendungen konzipiert. Jeder Kanal ist als Standard-Relais der Form A (SPST) konfiguriert und schaltet Spannungen bis zu ±55 VDC oder AC-Wellenformen mit Spitzenwerten von weniger als ±55 VDC. Jeder Kanal ist für den Dauerbetrieb bei 400 mA DC oder AC rms mit einem Schalterwiderstand von weniger als 1,5 Ohm ausgelegt (ohne externe Kabel). Alle Relais sind beim Einschalten/Rücksetzen standardmäßig auf "OFF". Es werden Schaltfrequenzen von bis zu 1000 Hz unterstützt. Jede Karte bietet 350 VDC Isolierung zwischen den Kanälen sowie zwischen der Karte, dem Würfel und anderen installierten E/A-Karten. Die Ausgänge sind durch SMAJ60CA TVS-Dioden gegen Transienten und durch eine flinke 1-A-Sicherung gegen Überstrom geschützt. Alle Verbindungen werden über einen praktischen 62-poligen D-Stecker hergestellt, so dass keine Probleme bei der Beschaffung passender Kabel oder Stecker auftreten. Benutzer können die DNx-DIO-430-Karten auch über die DNA-CBL-62-Kabel an unsere beliebte DNA-STP-62-Schraubklemmenleiste anschließen. Die Kabel sind vollständig abgeschirmt und in Längen von 2,5, 10 und 20 Fuß erhältlich. Merkmale 30 unabhängige Solid-State-Relais der Form A (SPST) ±55 VDC (maximale Betriebsspannung) 1.5 Ohm Widerstand (ohne Verkabelung) 400 mA Dauerlaststrom 2 A Spitzenstrom (<10 mS) 1000 Hz Aktualisierungsrate
