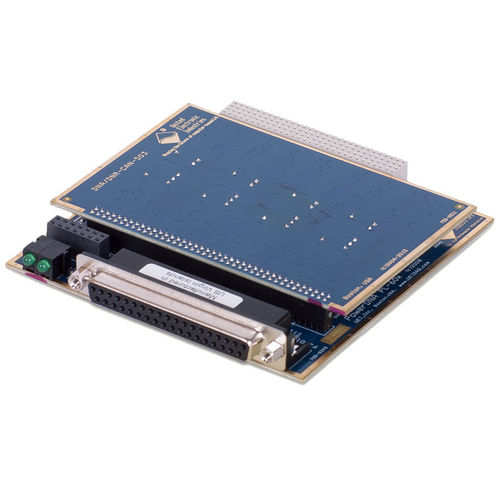

Schnittstellen-Kommunikationskarte / CAN DNx-CAN-503 series

Die DNx-CAN-503 ist eine 4-Port High-Speed-CAN-Schnittstelle für verteilte Automatisierungs- und Steuerungssysteme von PowerDNA. Diese Karte (Layer) ist für die Kommunikation mit Hochgeschwindigkeits-CAN-Geräten mit bis zu 1 Mb/s ausgelegt. DNx-CAN-503 verwendet den Philips SJA1000 CAN Controller für erweiterte Funktionen wie Listen-Only, Self-Reception (Echo) und erweiterte Filtermodi sowie neue Transceiver für die Unterstützung des Sleep/Wakeup-Modus. Die Software für die DNx-CAN-503-Serie ist in der UEI Software Suite enthalten. Eine einfach zu bedienende High-Level-API wird für Linux und die meisten Echtzeit-Betriebssysteme bereitgestellt, darunter VxWorks, QNX, RTX, RT Linux und andere. Windows-Benutzer können das UEIDAQ-Framework verwenden, das eine umfassende, einfach zu bedienende API bietet, die alle gängigen Windows-Programmiersprachen und -Anwendungen unterstützt, einschließlich LabVIEW und MATLAB. Der DNx-CAN-503 unterstützt ARINC-825. Merkmale 4 unabhängige CAN-Anschlüsse Maximale Übertragungsrate von bis zu 1Mbit/sec 24MHz Basistakt Völlig unabhängige Bitrateneinstellungen für jeden Port maximal 250 V DC Isolation zwischen Anschlüssen, Anschlüssen und Schaltkreisen Hot-Plugging-Unterstützung; Fehlererkennung Vollständig kompatibel mit dem ISO 11898-Standard Unterstützt ARINC-825
