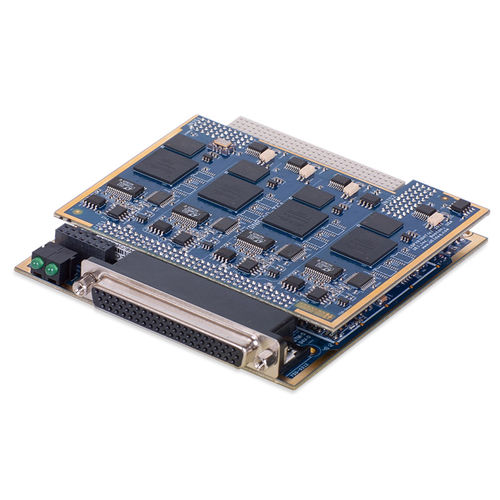

Funktionsgenerator DNx-AO-364 series

Arbiträr-Wellenformprogrammierbarim Kartenformat

Die DNx-AO-364 sind 4-Kanal-Funktionsgenerator/Arbitrary Waveform Generator (AWFG)-Karten für den Einsatz in UEIs beliebten Cube/RACKtangle-Gehäusen. Es stehen Standard-Sinus-, Rechteck- und Dreieckswellenformen mit bis zu 150 kHz zur Verfügung, oder der Anwender kann eine eigene Wellenform erstellen, indem er die AWFG-Fähigkeiten der Karten nutzt. Der Ausgang jedes Kanals kann unabhängig von den anderen eingestellt oder mit jedem anderen Kanal verbunden werden, wobei die programmierbare Phasenverschiebungsfunktion genutzt werden kann. Der DNx-AO-364 bietet eine hohe Auflösung sowohl bei der Frequenzausgabe als auch bei der Spannungsausgabe. Die Ausgangsfrequenz kann von 1 mHz bis 150 kHz mit einer Auflösung von 0,25 Hz und einer Gesamtgenauigkeit von ±1,0 Hz eingestellt werden. Die Ausgangsspannungen können von 0 bis 8,45 Vrms mit einer Auflösung von 16 Bit eingestellt werden. Der DC-Offset des Ausgangs kann zwischen ±12,0 VDC eingestellt werden, ebenfalls mit 16-Bit-Auflösung. Beachten Sie, dass die gewählte Gesamtausgangsspannung einschließlich Ausgangsspannung und Offset ±12,0 VDC nicht überschreiten darf. Die Ausgänge können softwaregesteuert mit Ausgangsimpedanzen von jeweils 150 kOhm aktiviert oder deaktiviert werden. Merkmale 4-Kanal Funktionsgenerator/AWFG-Schnittstelle DNA-AO-364 für die Verwendung mit Cube I/O-Chassis (DNR-Version auf dem Foto) DNR-AO-364 für die Verwendung mit RACKtangle™ I/O-Chassis 4 unabhängig voneinander konfigurierbare Kanäle Sinus-, Rechteck-, Dreieck- oder AWFG-Ausgang 1 mHz bis 150kHz Ausgänge 0.25 Hz Ausgangsauflösung Per Software wählbare Phasenverschiebungen zwischen den Kanälen Frequenz-Slew/Sweep in Echtzeit
