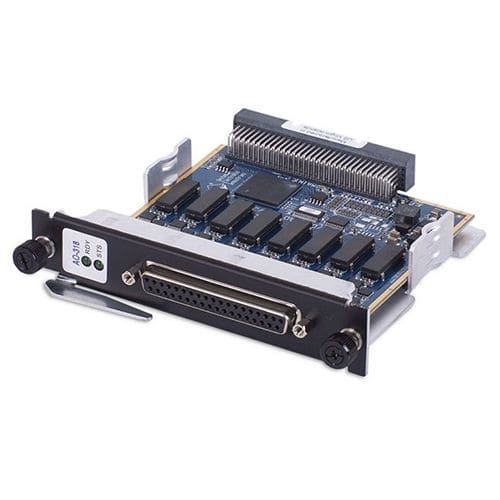

Analoge Ausgangskarte DNx-AO-318 series

8 KanäleSpannungStrom

Die DNx-AO-318 sind vollständig isolierte, hochpräzise 8-kanalige analoge Spannungsausgangskarten, die mit UEIs beliebten Cube-, RACKtangle- bzw. FLATRACK-I/O-Chassis kompatibel sind. Die Karten bieten eine volle 16-Bit-Auflösung und garantieren Monotonie über den gesamten Betriebstemperaturbereich. Jeder DNx-AO-318-Kanal bietet einen Ausgangsbereich von ±10 V und kann ±10 mA treiben. Für Anwendungen, die einen höheren Ausgangsstrom oder eine höhere Ausgangsspannung erfordern, empfehlen wir die Karten der Serie DNx-AO-308-35x. Der DNx-AO-318 bietet eine umfangreiche integrierte Testdiagnose. Ein integrierter A/D-Wandler auf jedem Kanal ermöglicht dem Benutzer die Überwachung von Ausgangsspannung und -strom. Ein Halbleiterrelais an jedem Ausgang ermöglicht es, den D/A-Kanal von den Feld-E/A zu trennen, so dass ein vollständiger Selbsttest der Karte durchgeführt werden kann, ohne die an die Ausgänge angeschlossenen Schaltungen anzusteuern. Dieses Relais kann in Verbindung mit der Ausgangsstrom- und Spannungsmessung auch so eingestellt werden, dass der D/A-Ausgang im Falle eines externen Fehlers, wie z. B. eines Kurzschlusses gegen Masse oder eine DC-Stromversorgung, abgeschaltet wird. Alle 8 Kanäle können so konfiguriert werden, dass sie gleichzeitig aktualisiert werden, oder sie können nacheinander aktualisiert werden, wenn Daten geschrieben werden. Ein FIFO mit 1024 Samples ermöglicht die Aktualisierung jedes D/A-Kanals bei 10 kHz ohne Datenverlust. Die doppelte Pufferung der Ausgänge in Verbindung mit der Verwendung von D/As mit geringem Glitch machen den DNx-AO-318 zu einer idealen Lösung für die Erzeugung niederfrequenter Wellenformen oder die Bereitstellung hochgenauer geschalteter Stimuli.
