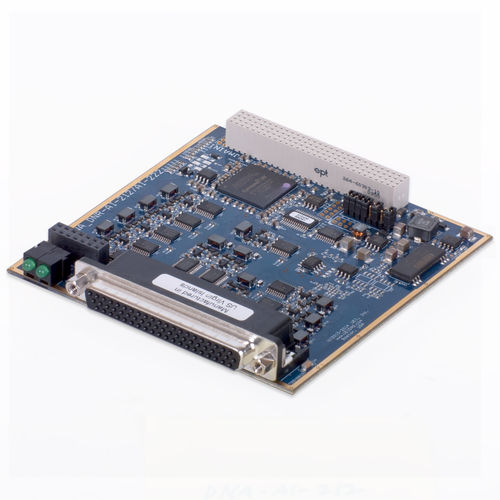

Analoge Eingangskarte DNx-AI-212 series

Mehrkanalfür Temperaturmessungfür Thermoelement

Die DNx-AI-212 sind 12-kanalige, vollständig isolierte, simultan abtastende Thermoelement-Eingangskarten, die mit den beliebten Cube- bzw. RACKtangle-Gehäusen von UEI kompatibel sind. Die DNA/DNR-Versionen sind elektronisch identisch. Der DNx-AI-212 verfügt über einen Eingangsbereich von ±2,048 V und 24-Bit-Wandler. Bei der für die meisten TC-Typen verwendeten Verstärkung von 16 bietet der AI-212 eine Eingangsauflösung von 7,6 Nanovolt. Eine A/D-Konfiguration pro Kanal ermöglicht die gleichzeitige Abtastung mit Raten von bis zu 1800 S/s pro Kanal (21600 S/s insgesamt). Durch die A/D-Konfiguration pro Kanal werden Eingangsübersprechungen und Probleme mit der Einschwingzeit der Kanäle praktisch eliminiert. Der DNx-AI-212 ist ein ideales, hochpräzises Thermoelement-Messgerät, das Offset- und Verstärkungsfehler von weniger als 0,1°C bei allen Standardthermoelementen (einschließlich J, K, T, S, E, R) bietet. Diese Genauigkeit in Kombination mit der Kanal-zu-Kanal- und Kanal-zu-Gehäuse-Isolierung von 350 VDC/Vrms macht die Karte zu einer perfekten Lösung für industrielle Temperaturmessungen, selbst bei Verwendung nicht isolierter Thermoelemente in Hochspannungsumgebungen. Darüber hinaus ist das DNx-AI-212 so konzipiert, dass es die Vorteile des extrem genauen digitalen Temperatursensors ADT 7420 nutzt, der eine dedizierte CJC-Messung ermöglicht. Der CJC-Sensor wird extern an der DNx-STP-AI-212 Schraubklemmleiste (im Lieferumfang enthalten) montiert. Die mitgelieferte Software führt alle erforderlichen TC-Linearisierungen und CJC-Kompensationen durch und liefert auf Wunsch Daten in °C, K, °F oder °R. Eine Schaltung zur Erkennung eines offenen Thermoelementes ist ebenfalls implementiert.
