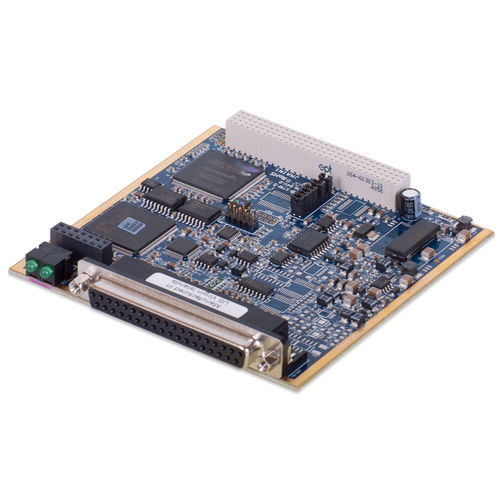

Analoge Eingangskarte DNx-AI-208v

8 Kanälefür Dehnungsmessstreifen

8-Kanal, 18-Bit, 1 kS/s pro Kanal, Dehnungsmessstreifen-Eingangskarte DNx-AI-208, DNA-AI-208, DNR-AI-208, DNF-AI-208 Merkmale 8-Kanal, 18-Bit, 1 kS/s pro Kanal, Dehnungsmessstreifen-Analogeingang, Datenerfassungskarte 8 differentielle Kanäle Maximale Abtastrate von 8 kS/s pro Karte, 1 kS/s pro Kanal (Gesamtabtastrate der Karte auf 8 kS/s begrenzt) 18-Bit-Auflösung 2 Verdrahtungsschemata (4- und 6-Leiter) Verstärkungen - 1,2,4,8,10,20,40,80,100,200,400,800 Überspannungsschutz (-40V..+55V) Voll-, Halb- und Viertel-Brücken-Konfigurationen Software für Onboard-Shunt-Kalibrierung Integrierte Mittelwertbildung pro Kanal von 5 Hz, 4096 Abtastungen bis 1000 Hz, 4 Abtastungen Die DNx-AI-208 ist eine analoge 18-Bit-DMS-Eingangsdatenerfassungskarte mit 8 Differenzkanälen (Layer) für das PowerDNA - Distributed I/O System. Die DNx-AI-208-Karte wurde für die direkte Messung von Vollbrücken-Dehnungsmessstreifen, Kraftmessdosen, Kraftsensoren, Drehmomentsensoren und anderen Sensoren mit Vollbrückenschaltung entwickelt. Die maximale Abtastrate des Layers von 8 kS/s wird auf die abgetasteten Kanäle aufgeteilt. So kann beispielsweise ein einzelner Kanal mit 8 kS/s abgetastet werden, zwei Kanäle mit je 4 kS/S, 4 Kanäle mit je 2 kS/s usw.8 differentielle Kanäle, 18-Bit-DMS-Analogeingangsdatenerfassungskarte (Layer) für PowerDNA - verteiltes E/A-System.
